Фильтр
Артикул
A00000000039389
Раздел
Клапаны предохранительные
Таблица фигур
17с6нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
16/6
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
62
Все характеристики
Артикул
A00000000039395
Раздел
Клапаны предохранительные
Таблица фигур
17с21нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
40/16
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
70
Все характеристики
Артикул
A00000000039399
Раздел
Клапаны предохранительные
Таблица фигур
17с16нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
63/40
Диаметр седла dc, мм
63
Площадь сечения седла Fc, мм2
3117
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
155
Все характеристики
Артикул
A00000000039403
Раздел
Клапаны предохранительные
Таблица фигур
17с8нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
160/40
Диаметр седла dc, мм
48
Площадь сечения седла Fc, мм2
1809
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
160
Все характеристики
Артикул
A00000000039408
Раздел
Клапаны предохранительные
Таблица фигур
17с7нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
16/6
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
58
Все характеристики
Артикул
A00000000039414
Раздел
Клапаны предохранительные
Таблица фигур
17с23нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
40/16
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
65
Все характеристики
Артикул
A00000000039418
Раздел
Клапаны предохранительные
Таблица фигур
17с16нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
63/40
Диаметр седла dc, мм
63
Площадь сечения седла Fc, мм2
3117
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
150
Все характеристики
Артикул
A00000000039421
Раздел
Клапаны предохранительные
Таблица фигур
17с8нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
160/40
Диаметр седла dc, мм
48
Площадь сечения седла Fc, мм2
1808
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
155
Все характеристики
Артикул
A00000000039426
Раздел
Клапаны предохранительные
Таблица фигур
17лс6нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
16/6
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
62
Все характеристики
Артикул
A00000000039432
Раздел
Клапаны предохранительные
Таблица фигур
17лс25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
40/16
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
70
Все характеристики
Артикул
A00000000039436
Раздел
Клапаны предохранительные
Таблица фигур
17лс16нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
63/40
Диаметр седла dc, мм
63
Площадь сечения седла Fc, мм2
3117
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
155
Все характеристики
Артикул
A00000000039439
Раздел
Клапаны предохранительные

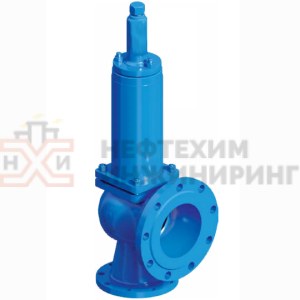

Таблица фигур
17лс8нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
160/40
Диаметр седла dc, мм
48
Площадь сечения седла Fc, мм2
1809
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
160
Все характеристики
Артикул
A00000000039444
Раздел
Клапаны предохранительные
Таблица фигур
17лс7нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
16/6
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
58
Все характеристики
Артикул
A00000000039450
Раздел
Клапаны предохранительные

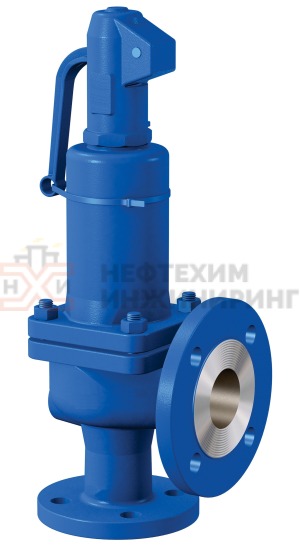

Таблица фигур
17лс23нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
40/16
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
65
Все характеристики
Артикул
A00000000039454
Раздел
Клапаны предохранительные
Таблица фигур
17лс16нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
63/40
Диаметр седла dc, мм
63
Площадь сечения седла Fc, мм2
3117
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
150
Все характеристики
