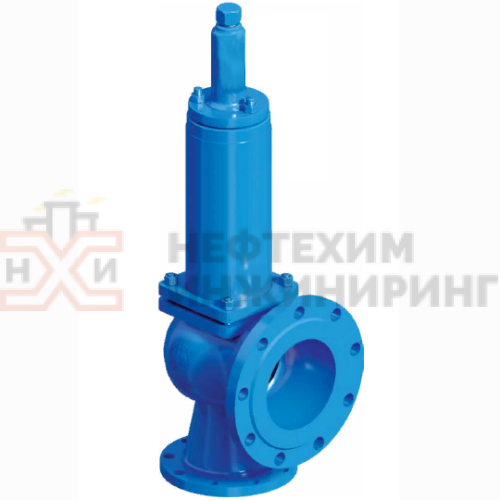

Клапан предохранительный сильфонный фланцевый СППК4С 25-40нж 17нж14нж1 DN 25 PN 40 кгс/см² корпус ст. 12Х18Н9ТЛ

Предохранительный клапан пружинный сильфонный уравновешенного типа СППК4С 17нж14нж1 DN 25/40 российского производства, изготовленный из нержавеющей стали. Может применяться в различных средах при температуре от −60 °С.

Предохранительные пружинные клапаны СППК4 используются в различных трубопроводах, резервуарах, котлах и емкостях для предотвращения превышения установленного давления путем сброса избыточной рабочей среды. Механизм уравновешенного типа позволяет компенсировать действие противодавления на выходе из клапана. Класс герметичности «В»

Применение

Предохранительный клапан 17нж14нж1 DN 25/40 применяется для защиты трубопровода от экстремального повышения давления за счет сброса среды в отводящий трубопровод или в атмосферу. После нормализации давления в системе сброс прекращается.

В предохранительном клапане запорный орган находится в положение закрыто до тех пор, пока усилие от давления рабочей среды меньше усилия, созданного пружиной. Когда давление превышает установленный предел, на золотник начинает действовать противоположно направленная сила, которая сжимает пружину. Золотник приподнимается, открывая проход для сброса рабочей среды. После того, как давление приходит в норму, сброс среды прекращается, поскольку золотник снова плотно примыкает к седлу.

Данный тип арматуры отличается бесшумной работой, полной герметичностью в закрытом состоянии и коррозионной устойчивостью к атмосферным осадкам. Применяется на резервуарах, котлах, емкостях, сосудах и трубопроводах, требующих автоматической регулировки уровня давления среды.

Рабочая среда — вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, среды, содержащие сероводород, жидкие и газообразные углеводороды, нефтехимические продукты и другие среды, в которых скорость коррозии стали 12Х18Н9Т не превышает 0,1 мм/год

Клапан предохранительный 17нж14нж1 DN 25/40 относится к относится к защитной или предохранительной арматуре прямого пропорционального действия. Изготавливается в соответствии с TУ 3742-004-07533604-2008, ТУ 3742-005-07533604-2005, ТУ 3742-008-07533604-2006. Расчет пропускной способности производится по ГОСТ 12.2.085.

Характеристики

• Номинальный диаметр (вход/выход)— 25/40 мм.
• Условное давление (PN) на входе, мПа (кгс/см²) — 4,0 МПа (PN 40 бар).
• Условное давление (PN) на выходе, мПа (кгс/см²) — 1,6 МПа (PN 16 бар).
• Давление закрытия — не менее 0,8 мПа.
• Тип арматуры — 17.
• Температура проводящей среды — от −60°С до +600°С.
• Страна производства — Россия.
• Направление подачи рабочей среды — под золотник.
• Тип присоединения — фланцевое, присоединительные размеры и уплотнительная поверхность по ГОСТ 12815-80.
• Рабочее положение на трубопроводе — вертикальное, колпаком вверх.

Обязателен контроль сохранности пломбы и соответствие настроенного давления сброса необходимому перед монтажом и опрессовкой.

Материалы

Корпус предохранительного клапана изготовлен из нержавеющей стали 12Х18Н9ТЛ методом лить, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н9Т с последующей наплавкой материалом ЦН-12М. Это обеспечивает высокую коррозионную стойкость клапана и позволяет применять его в трубопроводах с высокой температурой рабочей среды.

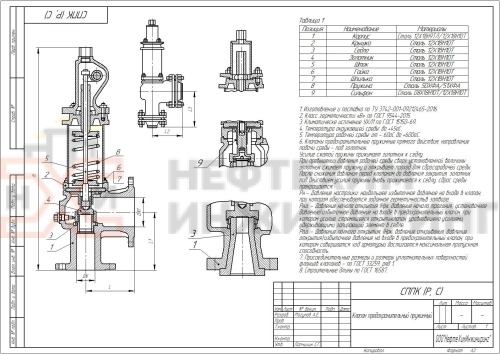

Комплектация:

1. Корпус: сталь 12Х18Н9ТЛ
2. Крышка: сталь 12Х18Н9Т
3. Седло: сталь 12Х18Н9Т (с наплавкой коррозионностойкими материалами)
4. Золотник: сталь 12Х18Н9Т (с наплавкой коррозионностойкими материалами)
5. Шток: сталь 12Х18Н9Т (с наплавкой коррозионностойкими материалами)
6. Гайка: сталь 12Х18Н9Т
7. Шпилька: сталь 12Х18Н9Т
8. Пружина: сталь 50ХФА
9. Сильфон: сталь 08Х18Н10Т

Допустимо изготовление из следующих нержавеющих марок сталей: 05Х18АН5ФЛ, 07Х21Г7АН5, 08Х14Н10Т, 08Х22Н6Т, 10Х18Н4Г4Л, 10Х18Н9ТЛ, 12Х18Н10ТЛ, 14Х18Н4Г4Л, 15Х17Н12С4Т10, 16Х18Н12С4ТЮЛ, 16Х18Н12С4ТЮЛ, 20ХН3Л.

Герметичность по классу «В» по ГОСТ 9544-2015. Сильфонное уплотнение защищает пружину клапана от воздействия рабочей среды, повышенной/пониженной температуры транспортируемого вещества.

Присоединительные размеры и размеры уплотнительных поверхностей фланцев клапанов по ГОСТ 12815-80.

Показатели надежности

• полный средний срок службы — 15 лет;
• назначенный ресурс — 750 циклов;
• гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
• гарантийная наработка — не менее 180 циклов в пределах гарантийного срока.

Климатическое исполнение

• УХЛ1, ГОСТ 15150. Категория — 1.
• Температура окружающей среды — −60...+40 °С, влажность 75 % при +15 °С.

Комплект поставки

• полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
• комплект эксплуатационной и разрешительной документации на предохранительный клапан.

Предохранительные клапаны 17нж14нж1 не нуждаются в дополнительном оборудовании — позиционерах, датчиках положения и концевых выключателях. За получением дополнительной информации обращайтесь к нашим менеджерам.
