Артикул
A00000000040270

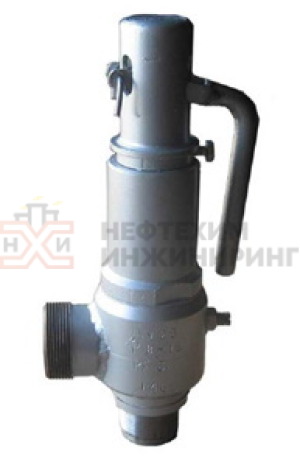

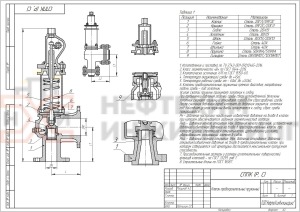

Раздел
Клапаны предохранительные
Таблица фигур
17с84нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/32
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
12
Все характеристики

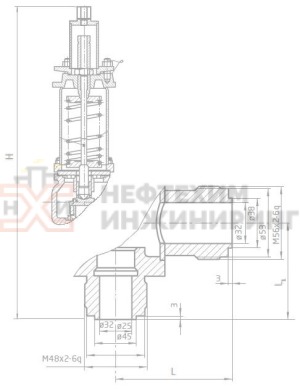

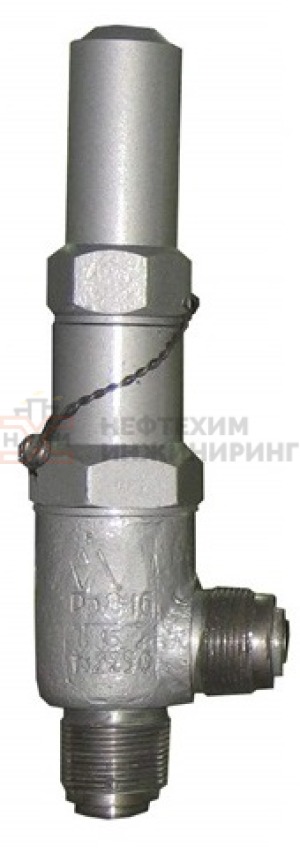

Артикул
A00000000039422
Раздел
Клапаны предохранительные
Таблица фигур
17с81нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
9
Все характеристики
Артикул
A00000000039440
Раздел
Клапаны предохранительные
Таблица фигур
17лс84нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
12
Все характеристики
Артикул
A00000000039458
Раздел
Клапаны предохранительные
Таблица фигур
17лс81нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
9
Все характеристики
Артикул
A00000000039487
Раздел
Клапаны предохранительные
Таблица фигур
17нж84нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции, нефтехимические и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +560
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
УХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
12
Все характеристики
Артикул
A00000000039505
Раздел
Клапаны предохранительные
Таблица фигур
17нж81нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции, нефтехимические и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +560
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
УХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг

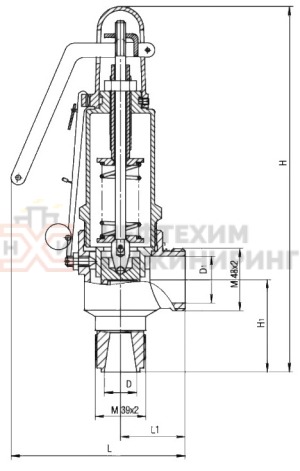

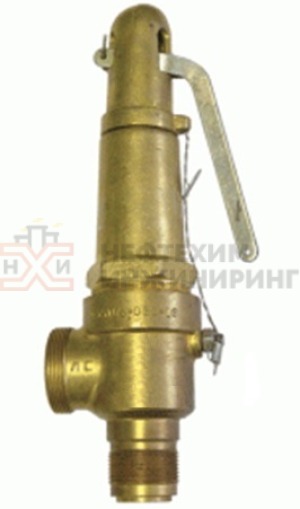

9
Все характеристики
Артикул
A00000000039549
Раздел
Клапаны предохранительные
Таблица фигур
17б5бк
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
16/6
Материал корпуса
Латунь
Рабочая среда
Водяной пар и другие неагрессивные газообразные среды
Температура рабочей среды, °С
От -60 до +225
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
УХЛ4
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
3.5
Все характеристики
Артикул
A00000000079180
Раздел
Клапаны предохранительные
Таблица фигур
17с11нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
15
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.5
Все характеристики
Артикул
A00000000079181
Раздел
Клапаны предохранительные
Таблица фигур
17с11нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
5.1
Все характеристики
