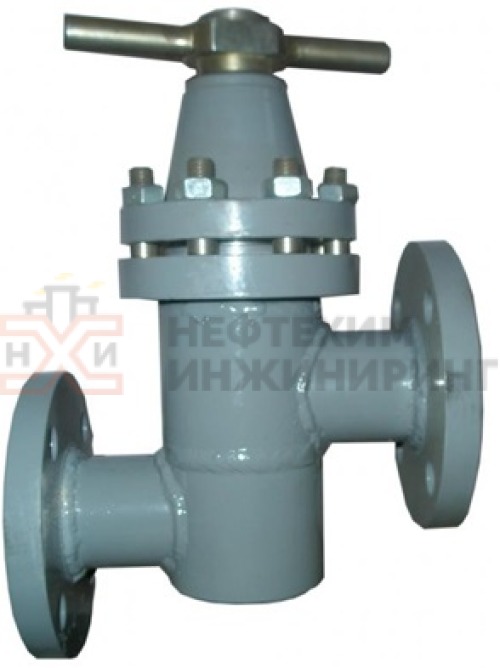

Клапан запорный 14с17п DN100 PN10 кгс/см²

Клапан запорный сильфонный 14с17п DN 100 PN 10 российского производства, изготовленный из углеродистой стали. Может применяться с различными средами с температурой до +200 °С.

Запорные клапаны 14с17п применяются в сосудах, установках и трубопроводах для предупреждения обратного хода коррозионных сред, имеющих максимальную температуру 200 °С. Они отличаются простой конструкцией, малой массой и способностью выдерживать высокое давление. Класс герметичности «А».

Применение

Запорный клапан 14с17п DN100 используется для перекрытия потока рабочей среды на трубопроводных линиях, в сосудах и аппаратах, применяемых в различных областях промышленности и производства, в технологических системах.

Принцип работы основан на поступательном перемещении запорного органа (штока) под действием шпинделя, получающего вращение от ходовой гайки. Золотник плотно примыкает к седлу корпуса при перекрытии проходного сечения. В открытом положении он поднят. Шток движется внутри сильфона, который может изменять свою длину за счёт деформации гофров.

Клапан 14с17п отличается простотой конструкции. Герметичность по штоку по отношению к внешней среде обеспечивается сильфоном. Такое исполнение клапана исключает протечку рабочей среды и особенно подходит в случаях, где предъявляются повышенные требования к высокой герметичности клапанов. Фланцевые запорные клапаны используются в химической и пищевой промышленности, а также, в холодильных установках.

Рабочая среда — жидкость, пар, агрессивные среды в жидком виде (солевые растворы, окислители, органические, минеральные растворители и т.п.), инертные газы — все виды сред, к которым материал изготовления клапана обладает коррозионной устойчивостью.

Они могут устанавливаться на трубопроводе в любом рабочем положении. Управление положениями запора механизма 14с17п осуществляется в ручном режиме с помощью маховика.

Клапан 14с17п имеет разборный корпус. Отличается высокой герметичностью и надежностью при транспортировке сред до 200 °С.

Характеристики

• Номинальный диаметр — 100 мм.
• Условное давление (PN), мПа (кгс/см²) — 1 МПа (PN 10 бар).
• Тип арматуры — 14.
• Температура проводящей среды — от −40 до +200 °С.
• Страна производства — Россия.
• Направление подачи рабочей среды — под золотник (по стрелке).
• Тип присоединения — фланцевое, по ГОСТ 12815-80, исп. 5.
• Уплотнение шпинделя — сильфонное.
• Управление клапаном — ручное (маховиком).
• Рабочее положение на трубопроводе — любое.

Установка вентилей на трубопроводе производится таким образом, чтобы направление движения среды совпадало с направлением стрелки на корпусе.

Материалы

Основные элементы запорного клапана (корпус, золотник, крышка) изготавливаются из стали 20. Сильфон — из стали 12Х18Н9Т, прокладка — из пластиката, паронита, полиэтилена, вакуумной резины. Затвор имеет наплавку ЦН-12М.

Между крышкой и корпусом запорного клапана 14с17п можно установить паронитовое или пластиковое уплотнение. При работе в вакууме до 0,5 Па между соединением крышки и корпуса, а также в запорной части механизма устанавливают прокладки из вакуумной резины.

Комплектация:

1. Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
2. Шпиндель: сталь 12Х18Н9Т.
3. Крышка: сталь 20.
4. Корпус: сталь 20.
5. Кольцо уплотнительное: фторопласт.
6. Сильфон: сталь 12Х18Н9Т.
7. Золотник: сталь 20.
8. Гайка накидная: сталь 35.
9. Шпилька: сталь 45.
10. Уплотнение затвора: наплавка ЦН-12М.

Герметичность работы запорного механизма обеспечиваются уплотнительными кольцами из полиэтилена, фторопласта, вакуумной резины или пластмассы. Зазор, образующийся между подвижным соединением крышки и шпинделя, герметично закрывается сильфоном.

Показатели надежности

• полный средний срок службы — 12 лет;
• назначенный ресурс — 8000 циклов;
• гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
• гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.

Климатическое исполнение

• У1, ГОСТ 15150. Категория — 1.
• Температура окружающей среды — −40...+45 °С.

Комплект поставки

• полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
• комплект эксплуатационной и разрешительной документации на предохранительный клапан.

По требованию заказчика клапаны сильфонные 14с17п могут комплектоваться ответными фланцами по ГОСТ 12815-80 исп.4.
