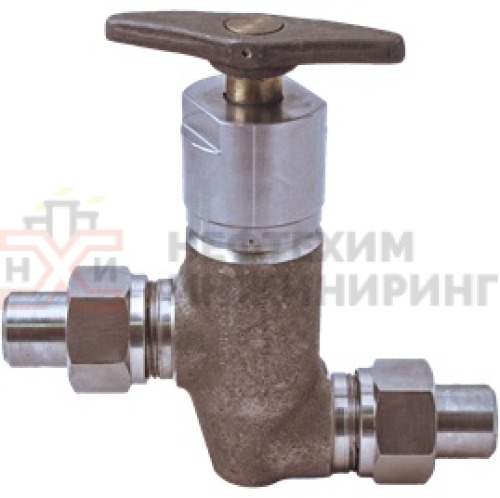

Клапан запорный 14нж19п DN6 PN23 кгс/см²

Клапан запорный сильфонный 14нж19п DN 6 российского производства, изготовленный из нержавеющей стали. Может применяться в различных средах при температуре от −60 °С.

Запорные клапаны 14нж19п применяются в сосудах, установках и трубопроводах для плавного перекрытия прохода рабочей среды. Они отличаются простой конструкцией, малой массой и способностью выдерживать высокое давление. Класс герметичности «А».

Применение

Запорный клапан 14нж19п DN 6 используется для перекрытия потока рабочей среды на трубопроводных линиях, в сосудах и аппаратах, применяемых в нефтехимической, химической, энергетической, нефтегазоперерабатывающей, добывающей промышленности.

Принцип работы основан на поступательном перемещении запорного органа под действием шпинделя, получающего вращение от ходовой гайки. Золотник плотно примыкает к седлу корпуса при перекрытии проходного сечения. В открытом положении он поднят.

Сильфонные клапаны 14нж19п из нержавеющей стали применяются на трубопроводах при транспортировке агрессивных сред (азотной, фосфорной, масляной, борной, винной, щавельной, лимонной, кислот), щелочей и солевых растворов.

Они обладают устойчивостью к перепадам температуры, осадкам и другим атмосферным воздействиям, способны выдерживать высокое давление. Относительно несложная конструкция запорных клапанов обеспечивает их простое техническое обслуживание в условиях эксплуатации

Рабочая среда — жидкости, пар, воздух, инертный газ и другие среды, неагрессивные к стали 12Х18Н10Т.

Сильфонные клапаны 14нж19п DN 6 применяются на ответственных участках трубопроводов при транспортировке взрывоопасных, ядовитых, токсичных, агрессивных сред, на обогатительных, паровых и вакуумных установках, когда необходима 100% герметизация системы от внешней среды. Изготавливаются в соответствии с ТУ 3742-001-09212465-2016.

Характеристики

• Номинальный диаметр — 6 мм.
• Условное давление (PN), мПа (кгс/см²) — 2,3 МПа (PN 23 бар).
• Тип арматуры — 14.
• Температура проводящей среды — от −60°С до +80°С.
• Страна производства — Россия.
• Направление подачи рабочей среды — под золотник (по стрелке).
• Тип присоединения — штуцерно-ниппельное с резьбой по ГОСТ 9150-2002.
• Уплотнение шпинделя — сильфонное.
• Управление клапаном — ручное (маховиком).
• Рабочее положение на трубопроводе — любое.

Материалы

Корпус запорного клапана изготовлен из нержавеющей стали, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н10Т с последующей наплавкой ЦН-12М. Это позволяет использовать задвижки в трубопроводах с высокой температурой и агрессивными средами.

Комплектация:

1. Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
2. Шпиндель: сталь 12Х18Н10Т.
3. Крышка: сталь 14Х17Н2.
4. Корпус: сталь 12Х18Н10Т.
5. Кольцо уплотнительное: фторопласт.
6. Втулка направляющая: сталь 12Х18Н10Т.
7. Сильфон: сталь 12Х18Н10Т.
8. Золотник: сталь 12Х18Н10Тс наплавкой ЦН-12М.
9. Прокладка: фторопласт.
10.  Гайка накидная: сталь 14Х17Н2.

Герметичность по классу «А» по ГОСТ 9544-2015.

Показатели надежности

• Полный средний срок службы — 12 лет;
• Назначенный ресурс — 8000 циклов;
• Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
• Гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.

Климатическое исполнение

• УХЛ1, ГОСТ 15150. Категория — 1.
• Температура окружающей среды — −60...+40 °С.

Комплект поставки

• Полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;

• Комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;

• Комплект эксплуатационной и разрешительной документации на предохранительный клапан.

Запорные клапаны 14нж19п не нуждаются в дополнительном позиционирующем оборудовании. За получением дополнительной информации обращайтесь к нашим менеджерам.
