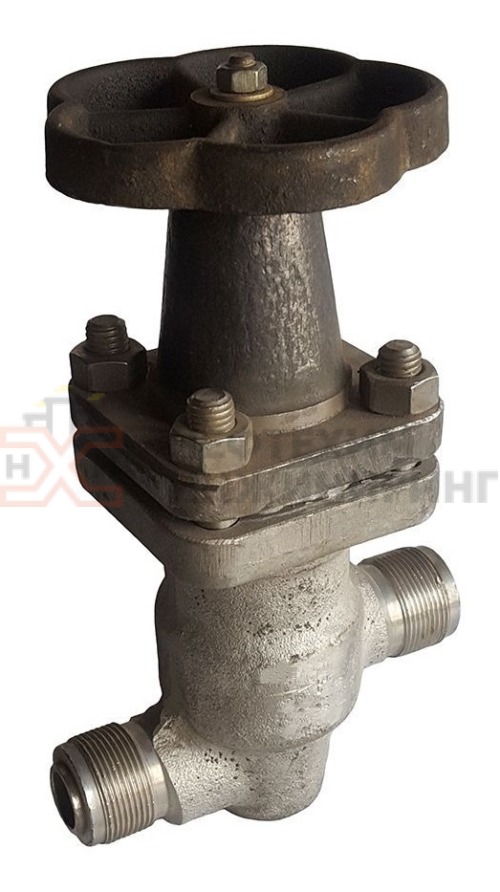

Клапан запорный сильфонный 14нж17п DN 10 российского производства, изготовленный из нержавеющей стали. Может применяться в различных средах с температурой от −60 до +200 °С.
Запорные клапаны 14нж17п применяются в трубопроводных системах для предупреждения обратного хода коррозионных сред, имеющих максимальную температуру +200 °С. Могут эксплуатироваться в свободном вакуумном пространстве до 0,5 Па, устанавливаются в любом рабочем положении. Класс герметичности «А».
Применение
Запорный клапан 14нж17п DN 10 используется для перекрытия потока рабочей среды на трубопроводных линиях, в сосудах и аппаратах, предназначенных для нефтехимической, химической, энергетической, нефтегазоперерабатывающей, добывающей промышленности.
Принцип действия основан на поступательном перемещении запорного узла под воздействием шпинделя, получающего вращение от ходовой гайки. При перекрытии проходного отверстия золотник плотно примыкает к седлу корпуса. Управление положением затвора осуществляется в ручном режиме с помощью маховика, рукоятки или дистанционного привода через муфту.
Сильфонные клапаны 14нж17п используются в трубопроводных системах, транспортирующих жидкие, газообразные, взрывоопасные, агрессивные, легковоспламеняющиеся, токсичные среды, нефтепродукты (бензин, керосин), природный газ, морскую и техническую воду, газовые смеси, инертные газы.
Они обладают устойчивостью к перепадам температуры, осадкам и другим атмосферным воздействиям, способны выдерживать высокое давление. Цапковое подсоединение обеспечивает высокую герметичность и технологичность, малый показатель металлоемкости, минимальное количество присоединительных элементов.
Рабочая среда — жидкости, пар, агрессивные среды в жидком виде (солевые растворы, окислители, органические и минеральные растворители и проч.), инертные газы — все виды сред с температурой до +200 °С, к которым материал 12Х18Н10Т обладает коррозионной устойчивостью.
Сильфонные клапаны 14нж17п DN 10 применяются на ответственных участках трубопроводов, когда необходима 100% герметизация системы от внешней среды. Изготавливаются в соответствии с ТУ 3742-001-09212465-2016.
Характеристики
- Номинальный диаметр — 10 мм.
- Условное давление (PN), мПа (кгс/см²) — 10 МПа (PN 10 бар).
- Тип арматуры — 14.
- Температура проводящей среды — от −60°С до +200°С.
- Страна производства — Россия.
- Направление подачи рабочей среды — под золотник (по стрелке).
- Тип присоединения — цапковое (штуцерно-торцевое) с резьбой по ГОСТ
9150-2002. - Уплотнение шпинделя — сильфонное.
- Управление клапаном — ручное (маховиком).
- Рабочее положение на трубопроводе — любое.
Материалы
Корпус запорного клапана изготовлен из нержавеющей стали, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н10Т с последующей наплавкой ЦН-12М, ЦН-6Л. Это позволяет использовать задвижки в трубопроводах с высокой температурой и агрессивными средами.
Комплектация:
- Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
- Шпиндель: сталь 12Х18Н10Т(08Х18Н10Т), 14Х17Н2.
- Крышка: сталь 14Х17Н2.
- Корпус: сталь 12Х18Н10Т(08Х18Н10Т) с наплавкой ЦН-12М, ЦН-6Л
- Кольцо уплотнительное: фторопласт.
- Втулка направляющая: сталь 12Х18Н10Т(08Х18Н10Т).
- Сильфон: сталь 12Х18Н10Т(08Х18Н10Т).
- Золотник: сталь 12Х18Н10Т(08Х18Н10Т) с наплавкой ЦН-12М.
- Прокладка: фторопласт Ф-4.
- Гайка накидная: сталь 14Х17Н2.
Герметичность по классу «А» по ГОСТ
Сильфон защищает систему от вредного воздействия рабочей среды, повышенной или пониженной температуры транспортируемого вещества и гарантирует герметичность внутренней полости узла.
Показатели надежности
- полный средний срок службы — 12 лет;
- назначенный ресурс — 8000 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
- гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.
Климатическое исполнение
- УХЛ1, ГОСТ 15150. Категория — 1.
- Температура окружающей среды — −60...+60 °С.
Комплект поставки
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на предохранительный клапан.
Запорные клапаны 14нж17п не нуждаются в дополнительном позиционирующем оборудовании. За получением дополнительной информации обращайтесь к нашим менеджерам.
Производство
ООО «НХИ» — один из крупнейших производителей трубопроводной арматуры на российском рынке.
На протяжении многих лет компания НХИ успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим предохранительные клапана и другую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали.
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
