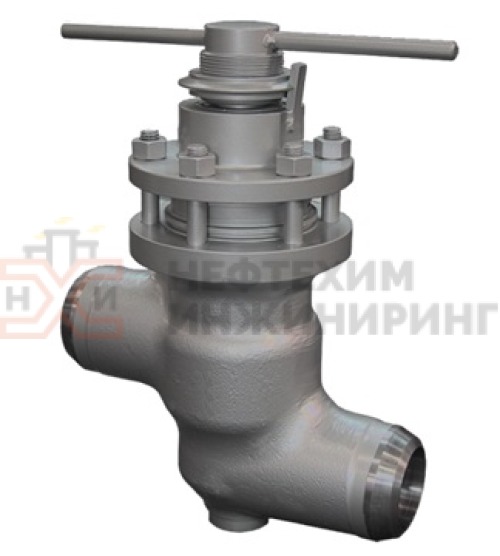

Клапан запорный сильфонный 14с17ст DN 50 PN 10 российского производства, изготовленный из углеродистой стали. Может применяться с различными средами с температурой до +350°С.
Запорные клапаны 14с17ст применяются в сосудах, установках и трубопроводах для предупреждения обратного хода коррозионных сред, имеющих максимальную температуру 350 °С. Они отличаются простой конструкцией, малой массой и способностью выдерживать высокое давление. Класс герметичности «В».
Применение
Запорный клапан 14с17ст DN 50 используется для перекрытия потока рабочей среды на трубопроводных линиях, в сосудах и аппаратах, применяемых в различных областях промышленности и производства, в технологических системах.
Принцип работы основан на поступательном перемещении запорного органа (штока) под действием шпинделя, получающего вращение от ходовой гайки. Золотник плотно примыкает к седлу корпуса при перекрытии проходного сечения. В открытом положении он поднят. Шток движется внутри сильфона, который может изменять свою длину за счёт деформации гофров.
Управление положениями запора механизма 14с17ст осуществляется в ручном режиме с помощью маховика. Герметичность по штоку по отношению к внешней среде обеспечивается сильфоном.
Клапан 14с17ст используется для работы в таких средах, утечка которых в окружающую среду недопустима. Преимущество таких клапанов перед сальниковыми — исключение утечки рабочей среды в атмосферу в пределах срока службы сильфонного узла.
Рабочая среда — жидкость, пар, агрессивные среды в жидком виде (солевые растворы, окислители, органические, минеральные растворители и т.п.), инертные газы — все виды сред, к которым материал изготовления клапана обладает коррозионной устойчивостью.
Сильфонные клапаны 14с17ст DN 50 используются в условиях высоких давлений, в вакууме. Они могут устанавливаться на трубопроводе в любом рабочем положении. Изготавливаются в соответствии с ТУ 3742-001-09212465-2016
Характеристики
-
Номинальный диаметр — 50 мм.
-
Условное давление (PN), мПа (кгс/см²) — 1 МПа (PN 10 бар).
-
Тип арматуры — 14.
-
Температура проводящей среды — от −40°С до +350°С.
-
Страна производства — Россия.
-
Направление подачи рабочей среды — под золотник (по стрелке).
-
Тип присоединения — под приварку.
-
Уплотнение шпинделя — сильфонное.
-
Управление клапаном — ручное (маховиком).
-
Рабочее положение на трубопроводе — любое.
Установка вентилей на трубопроводе производится таким образом, чтобы направление движения среды совпадало с направлением стрелки на корпусе.
Материалы
Основные элементы запорного клапана (корпус, золотник, крышка) изготавливаются из стали 20. Сильфон — из стали 12Х18Н9Т, прокладка — из пластиката, паронита, полиэтилена, вакуумной резины. Затвор имеет наплавку ЦН-12М.
Между крышкой и корпусом запорного клапана 14с17ст можно установить паронитовое или пластиковое уплотнение. При работе в вакууме до 0,5 Па между соединением крышки и корпуса, а также в запорной части механизма устанавливают прокладки из вакуумной резины.
Комплектация:
- Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
- Шпиндель: сталь 12Х18Н9Т.
- Крышка: сталь 20.
- Корпус: сталь 20.
- Кольцо уплотнительное: фторопласт.
- Сильфон: сталь 12Х18Н9Т.
- Золотник: сталь 20.
- Гайка накидная: сталь 35.
- Шпилька: сталь 45.
- Уплотнение затвора: наплавка ЦН-12М.
Герметичность по классу «В» по ГОСТ
Показатели надежности
-
Полный средний срок службы — 12 лет;
-
Назначенный ресурс — 8000 циклов;
-
Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
-
Гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.
Климатическое исполнение
- У1, ГОСТ 15150. Категория — 1.
- Температура окружающей среды — −40...+45 °С.
Комплект поставки
-
Полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
-
Комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
-
Комплект эксплуатационной и разрешительной документации на предохранительный клапан.
Запорные клапаны 14с17ст не нуждаются в дополнительном позиционирующем оборудовании. За получением дополнительной информации обращайтесь к нашим менеджерам.
