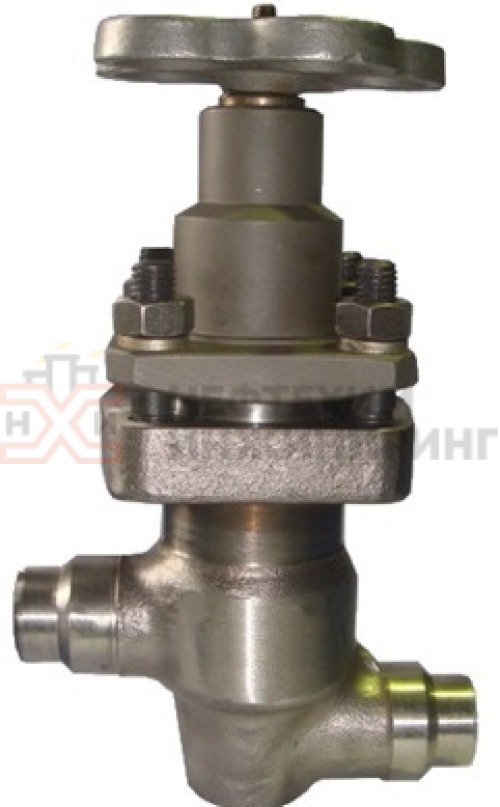

Клапан запорный сильфонный 14нж17п DN 65 российского производства под приварку, изготовленный из нержавеющей стали. Может применяться в различных средах с температурой от −60 до +200 °С.
Запорные клапаны 14нж17п применяются в трубопроводных системах для перекрытия потока коррозионных сред, имеющих максимальную температуру +200 °С. Могут устанавливаются в любом рабочем положении. Класс герметичности «А».
Применение
Запорный клапан 14нж17п DN 65 используется для перекрытия потока рабочей среды в трубопроводных системах, в сосудах и аппаратах, предназначенных для нефтехимической, химической, энергетической, нефтегазоперерабатывающей, добывающей промышленности.
Сильфонные клапаны 14нж17п используются в трубопроводных системах, транспортирующих жидкие, газообразные, взрывоопасные, агрессивные, легковоспламеняющиеся, токсичные среды, нефтепродукты, природный газ, морскую и техническую воду, газовые смеси, инертные газы.
Принцип действия основан на поступательном перемещении запорного узла под воздействием шпинделя, получающего вращение от ходовой гайки. При перекрытии проходного отверстия золотник плотно примыкает к седлу корпуса. Управление положением затвора осуществляется в ручном режиме с помощью маховика.
Перекрытие рабочей среды происходит за счет металлического сильфона. Подсоединение к трубопроводу осуществляется с помощью сварки, поэтому их применяют на участках трубопровода, где не требуется частое сервисное обслуживание системы.
Рабочая среда — жидкости, пар, газы, агрессивные среды в жидком виде (солевые растворы, окислители, органические и минеральные растворители и проч.) — все типы сред, к которым материал 12Х18Н10Т коррозионностоек при температуре до +200С.
Сильфонные клапаны 14нж17п DN 65 применяются на ответственных участках трубопроводов, когда необходима 100% герметизация системы от внешней среды. Изготавливаются в соответствии с ТУ 3742-001-09212465-2016.
Характеристики
- Номинальный диаметр — 65 мм.
- Условное давление (PN), мПа (кгс/см²) — 10 МПа (PN 10 бар).
- Тип арматуры — 14.
- Температура проводящей среды — от −60°С до +200°С.
- Страна производства — Россия.
- Направление подачи рабочей среды — под золотник (по стрелке).
- Тип присоединения — под приварку
- Уплотнение шпинделя — сильфонное.
- Управление клапаном — ручное (маховиком)
- Рабочее положение на трубопроводе — любое.
Материалы
Корпус запорного клапана изготовлен из нержавеющей стали, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н10Т с последующей наплавкой ЦН-12М. Это позволяет использовать задвижки в трубопроводах с высокой температурой и агрессивными средами.
Комплектация:
- Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
- Шпиндель: сталь 12Х18Н10Т.
- Крышка: сталь 14Х17Н2.
- Корпус: сталь 12Х18Н10Т с наплавкой ЦН-12М
- Кольцо уплотнительное: фторопласт.
- Втулка направляющая: сталь 12Х18Н10Т.
- Сильфон: сталь 12Х18Н10Т.
- Золотник: сталь 12Х18Н10Т с наплавкой ЦН-12М.
- Прокладка: фторопласт Ф-4, резина, полиэтилен.
- Гайка накидная: сталь 14Х17Н2.
Герметичность по классу «А» по ГОСТ
Зазор шпинделя герметизируется сильфоном. Сильфонный узел защищает систему от вредного воздействия рабочей среды, повышенной или пониженной температуры транспортируемого вещества и гарантирует герметичность внутренней полости системы.
Показатели надежности
- полный средний срок службы — 12 лет;
- назначенный ресурс — 8000 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
- гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.
Климатическое исполнение
- УХЛ1, ГОСТ 15150. Категория — 1.
- Температура окружающей среды — −60...+60 °С.
Комплект поставки
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на предохранительный клапан.
Запорные клапаны 14нж17п не нуждаются в дополнительном позиционирующем оборудовании. За получением дополнительной информации обращайтесь к нашим менеджерам.
