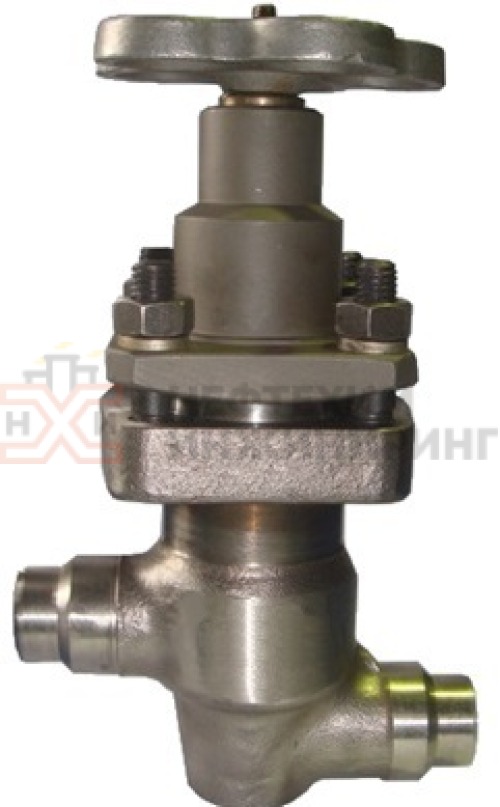

Клапан запорный сильфонный 14нж17ст DN 150 российского производства под приварку. Может применяться в различных средах с температурой до +350 °С.
Запорные клапаны 14нж17ст используются в трубопроводных системах для перекрытия потока коррозионных сред, имеющих максимальную температуру +350 °С. Могут устанавливаться в любом рабочем положении. Класс герметичности «В». Уплотнение в затворе — металл по металлу.
Применение
Запорный сильфонный клапан 14нж17ст DN150 используется для перекрытия потока рабочей среды на трубопроводных линиях, в сосудах и аппаратах, применяемых в различных областях промышленности и производства, в технологических системах.
Принцип работы основан на поступательном перемещении запорного органа под действием шпинделя, получающего вращение от ходовой гайки. Золотник плотно примыкает к седлу корпуса при перекрытии проходного сечения. В открытом положении он поднят.
Сильфонные клапаны 14с17п используются на трубопроводах для транспортировки воды, масел, пара, нефти, жидких не агрессивных нефтепродуктов, жидких и газообразных сред в условиях высоких давлений, в вакууме, в тех случаях, когда необходимо обеспечить полную герметичность системы.
Управление положениями запора механизма 14нж17ст осуществляется в ручном режиме с помощью маховика. Герметичность по штоку по отношению к внешней среде обеспечивается сильфоном. Клапаны работают в одностороннем направлении без перепада и с перепадом давления рабочей среды.
Сильфонные клапаны 14нж17ст DN 150 используются на ответственных участках трубопровода, когда требуется 100% герметизация системы от внешней среды. Изготавливаются по ТУ 3742-001-09212465-2016.
Характеристики
- Номинальный диаметр — 150 мм.
- Условное давление (PN), мПа (кгс/см²) — 10 МПа (PN 10 бар).
- Тип арматуры — 14.
- Температура проводящей среды — от −60 °С до +350 °С.
- Страна производства — Россия.
- Направление подачи рабочей среды — под золотник.
- Тип присоединения — под приварку.
- Уплотнение шпинделя — сильфонное.
- Управление клапаном —ручное, с помощью маховика.
- Рабочее положение на трубопроводе — в любом положении.
Материалы
Корпус, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н10Т. У корпуса и золотника имеется наплавка материалом ЦН-12М или ЦН-6Л. Это позволяет использовать задвижки в трубопроводах с высокой температурой и агрессивными средами.
Комплектация:
- Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
- Шпиндель: сталь 12Х18Н10Т.
- Крышка: сталь 14Х17Н2, 10Х18Н4Г4Л.
- Корпус: сталь 12Х18Н10Т с наплавкой ЦН-12М, ЦН-6Л.
- Втулка направляющая: сталь 12Х18Н10Т.
- Сильфон: сталь 12Х18Н10Т.
- Золотник: сталь 12Х18Н10Т с наплавкой ЦН-12М.
- Гайка накидная: сталь 14Х17Н2.
Всегда следует иметь ввиду, что специфика уплотнения «металл по металлу» предполагает собой работу со средами, не содержащими твёрдых включений, даже незначительное попадание частицы в запорной механизм нарушит предусмотренный класс герметичности.
Сильфонный узел обеспечивает полную герметичность системы и защищает ее от вредного воздействия рабочей среды, повышенной или пониженной температуры транспортируемого вещества.
Соединение крышка-корпус может снабжаться прокладкой из паронита, пластиката или вакуумной резины. При работе в вакууме до 0,5Па применяются прокладки из вакуумной резины в запоре и в соединении крышка-корпус.
Показатели надежности
- полный средний срок службы — 12 лет;
- назначенный ресурс — 8000 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
- гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.
Климатическое исполнение
- УХЛ1, ГОСТ 15150. Категория — 1.
- Температура окружающей среды — −60...+60 °С.
- Эксплуатация допускается при температуре окружающей среды не выше 60 °С и относительной влажности до 98% (при 20 °С).
Комплект поставки
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на предохранительный клапан.
Запорные клапаны 14нж17ст не нуждаются в дополнительном позиционирующем оборудовании. За получением дополнительной информации обращайтесь к нашим менеджерам.
