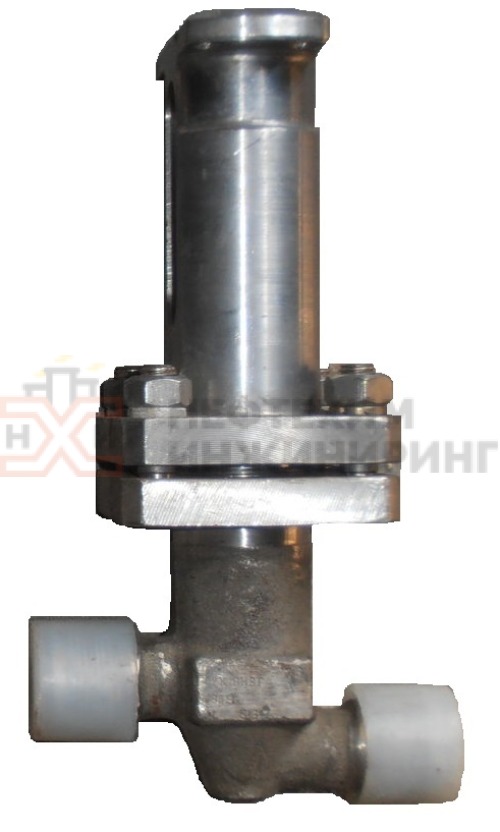

Клапан запорный сильфонный 14нж917ст DN 20 российского производства под приварку, оснащенный электроприводом. Может применяться в различных средах с температурой до +350 °С.
Запорные клапаны 14нж917ст используются в трубопроводных системах для перекрытия потока коррозионных сред, имеющих максимальную температуру +350 °С. Устанавливаются в положении «электроприводом вверх». Класс герметичности «В».
Применение
Запорный сильфонный клапан с электроприводом 14нж917ст DN20 используется в качестве запорного устройства на технологических линиях газовой, нефтяной, нефтехимической, химической и других отраслей промышленности.
Принцип действия основан на поступательном перемещении запорного узла под воздействием шпинделя, получающего вращение от ходовой гайки. При перекрытии проходного отверстия золотник плотно примыкает к седлу корпуса. Управление положением затвора осуществляется вручную маховиком или рукояткой, с помощью пульта ДУ от электропривода.
Перекрытие рабочей среды происходит за счет металлического сильфона. Имеют сварное подсоединение к трубопроводу, из-за чего увеличивается герметичность системы. Применяются на ответственных участках, где не требуется частое сервисное обслуживание. Герметичность внутренней полости клапана по штоку обеспечивается сильфоном.
Сильфонные клапаны 14нж917ст DN 20 используются на ответственных участках трубопровода, когда требуется 100% герметизация системы от внешней среды. Изготавливаются по ТУ 3742-001-09212465-2016.
Характеристики
- Номинальный диаметр — 20 мм.
- Условное давление (PN), мПа (кгс/см²) — 10 МПа (PN 10 бар).
- Тип арматуры — 14.
- Температура проводящей среды — от −60 °С до +350 °С.
- Страна производства — Россия.
- Направление подачи рабочей среды — под золотник.
- Тип присоединения — под приварку.
- Уплотнение шпинделя — сильфонное.
- Управление клапаном — электропривод.
- Рабочее положение на трубопроводе — приводом вверх.
Материалы
Корпус, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н10Т. У корпуса и золотника имеется наплавка материалом ЦН-12М или ЦН-6Л. Это позволяет использовать задвижки в трубопроводах с высокой температурой и агрессивными средами.
Комплектация:
- Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
- Шпиндель: сталь 12Х18Н10Т.
- Крышка: сталь 14Х17Н2, 10Х18Н4Г4Л.
- Корпус: сталь 12Х18Н10Т с наплавкой ЦН-12М, ЦН-6Л.
- Втулка направляющая: сталь 12Х18Н10Т.
- Сильфон: сталь 12Х18Н10Т.
- Золотник: сталь 12Х18Н10Т с наплавкой ЦН-12М.
- Гайка накидная: сталь 14Х17Н2.
Герметизация запорного органа клапана 14нж917ст осуществляется уплотнительными кольцами из фторопласта-4, полиэтилена и других пластмасс, вакуумной резины.
Зазор подвижного соединения шпиндель—крышка герметизируется сильфоном, предотвращающим проникновение рабочей среды в атмосферу. Соединение крышка-корпус может снабжаться прокладкой из паронита, пластиката или вакуумной резины. При работе в вакууме до 0,5Па применяются прокладки из вакуумной резины в запоре и в соединении крышка-корпус.
Показатели надежности
- полный средний срок службы — 12 лет;
- назначенный ресурс — 8000 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
- гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.
Климатическое исполнение
- УХЛ1, ГОСТ 15150. Категория — 1.
- Температура окружающей среды — −60...+60 °С.
Комплект поставки
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на предохранительный клапан.
Запорные клапаны 14нж917ст не нуждаются в дополнительном позиционирующем оборудовании. За получением дополнительной информации обращайтесь к нашим менеджерам.
