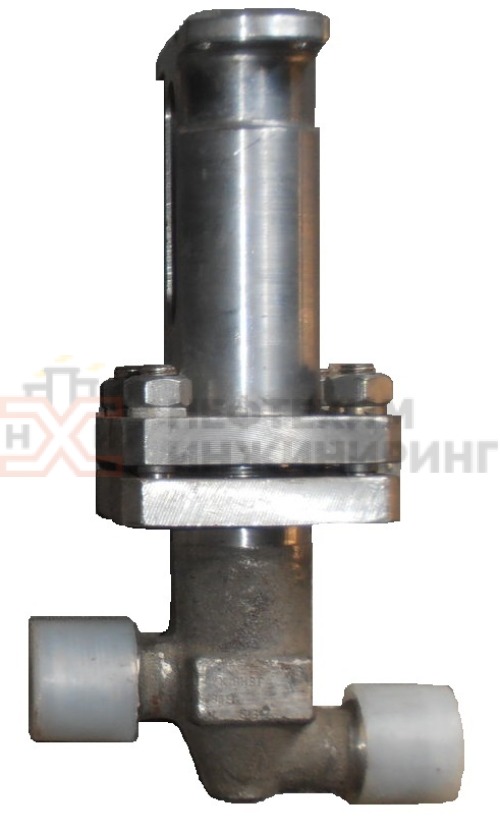

Клапан запорный 14нж917ст DN125 PN10 кгс/см²

Арт. A00000000036944
Отгрузим через: 12—15 рабочих дней
112 960 ₽ ?
В корзину
Доставка по всей России

транспортной компанией по вашему выбору

Безналичная оплата

Счет выставим за 3 часа

Характеристики
Артикул
A00000000036944
Раздел
Клапаны запорные
Таблица фигур
14нж917ст
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сильфонное
Тип присоединения
Под приварку
Тип привода
Под электропривод
DN, мм
125
PN, кгс/см²
10
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Вода, пар, газ
Температура рабочей среды, °С
От -60 до +350
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
УХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
12
Назначенный ресурс, циклов
8000
Наработка на отказ, циклов
2000
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
142.8
Описание

Клапан запорный сильфонный 14нж917ст DN125 российского производства под приварку, оснащенный электроприводом. Может применяться в различных средах с температурой до +350 °С.

Запорные клапаны 14нж917ст используются в трубопроводных системах для перекрытия потока коррозионных сред, имеющих максимальную температуру +350 °С. Устанавливаются в положении «электроприводом вверх». Класс герметичности «В».

Применение

Запорный сильфонный клапан с электроприводом 14нж917ст DN125 используется в качестве запорного устройства на технологических линиях газовой, нефтяной, нефтехимической, химической и других отраслей промышленности.

Принцип действия основан на поступательном перемещении запорного узла под воздействием шпинделя, получающего вращение от ходовой гайки. При перекрытии проходного отверстия золотник плотно примыкает к седлу корпуса. Управление положением затвора осуществляется вручную маховиком или рукояткой, с помощью пульта ДУ от электропривода.

Рабочая среда — жидкость, пар, агрессивные среды в жидком виде (солевые растворы; окислители; органические, минеральные растворители и проч.), инертные газы — все виды сред, к которым материал изготовления клапана обладает коррозионной устойчивостью.

Перекрытие рабочей среды происходит за счет металлического сильфона. Имеют сварное подсоединение к трубопроводу, из-за чего увеличивается герметичность системы. Применяются на ответственных участках, где не требуется частое сервисное обслуживание. Герметичность внутренней полости клапана по штоку обеспечивается сильфоном.

Сильфонные клапаны 14нж917ст DN 125 используются на ответственных участках трубопровода, когда требуется 100% герметизация системы от внешней среды. Изготавливаются по ТУ 3742-001-09212465-2016.

Клапан 14нж917ст применяется при работе с агрессивными средами, утечка которых недопустима в атмосферу. Управляется электроприводом.

Характеристики

  • Номинальный диаметр — 15 мм.
  • Условное давление (PN), мПа (кгс/см²) — 10 МПа (PN 10 бар).
  • Тип арматуры — 14.
  • Температура проводящей среды — от −60 до +350 °С.
  • Страна производства — Россия.
  • Направление подачи рабочей среды — под золотник.
  • Тип присоединения — под приварку
  • Уплотнение шпинделя — сильфонное.
  • Управление клапаном — электропривод.
  • Рабочее положение на трубопроводе — приводом вверх.

Материалы

Корпус, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н10Т. У корпуса и золотника имеется наплавка материалом ЦН-12М или ЦН-6Л. Это позволяет использовать задвижки в трубопроводах с высокой температурой и агрессивными средами.

Комплектация:

  1. Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
  2. Шпиндель: сталь 12Х18Н10Т.
  3. Крышка: сталь 14Х17Н2, 10Х18Н4Г4Л.
  4. Корпус: сталь 12Х18Н10Т с наплавкой ЦН-12М, ЦН-6Л.
  5. Втулка направляющая: сталь 12Х18Н10Т.
  6. Сильфон: сталь 12Х18Н10Т.
  7. Золотник: сталь 12Х18Н10Т с наплавкой ЦН-12М.
  8. Гайка накидная: сталь 14Х17Н2.

Герметичность по классу «В» по ГОСТ 9544-2015.

Герметизация запорного органа клапана 14нж917ст осуществляется уплотнительными кольцами из фторопласта-4, полиэтилена и других пластмасс, вакуумной резины.

Зазор подвижного соединения шпиндель—крышка герметизируется сильфоном, предотвращающим проникновение рабочей среды в атмосферу. Соединение крышка-корпус может снабжаться прокладкой из паронита, пластиката или вакуумной резины. При работе в вакууме до 0,5Па применяются прокладки из вакуумной резины в запоре и в соединении крышка-корпус.

Показатели надежности

  • полный средний срок службы — 12 лет;
  • назначенный ресурс — 8000 циклов;
  • гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
  • гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.

Климатическое исполнение

  • УХЛ1, ГОСТ 15150. Категория — 1.
  • Температура окружающей среды — −60...+60 °С.

Комплект поставки

  • полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
  • комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
  • комплект эксплуатационной и разрешительной документации на предохранительный клапан.
Запорные клапаны 14нж917ст не нуждаются в дополнительном позиционирующем оборудовании. За получением дополнительной информации обращайтесь к нашим менеджерам.

Производство

ООО «НХИ» — один из крупнейших производителей трубопроводной арматуры на российском рынке.

Компания ООО «НефтеХимИнжиниринг» — один из крупнейших производителей трубопроводной арматуры в РФ.

Многие годы наше предприятие осуществляет поставки продукции на различные объекты химической, нефтегазовой, энергетической и нефтехимической отрасли. Мы занимаемся выпуском и поставкой трубопроводной арматуры (запирающей, регулирующей) диаметром от 6 до 2000 мм. Материал изготовления — углеродистая, низколегированная, коррозионностойкая, нержавеющая сталь, чугун и т.п. Номинальное давление изделий — от 6 до 700 кгс/см2.

Представленная в каталоге продукция отвечает всем требованиям ГОСТ, СНИП, ПБ и международным стандартам качества. Грамотная организация производства, постоянный контроль на всех этапах изготовления и использование современного оборудования позволяет достигать высоких эксплуатационных параметров готовой продукции.

Мы гарантируем точное соблюдение условий и сроков договора, высокое качество запорных клапанов 14нж917ст DN 125.
Содействие в проектировании
Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
Арт. A00000000036944
Клапан запорный сильфонный под приварку под электропривод 14нж917ст DN 125 PN 1,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «В» по ГОСТ 9544-2015
