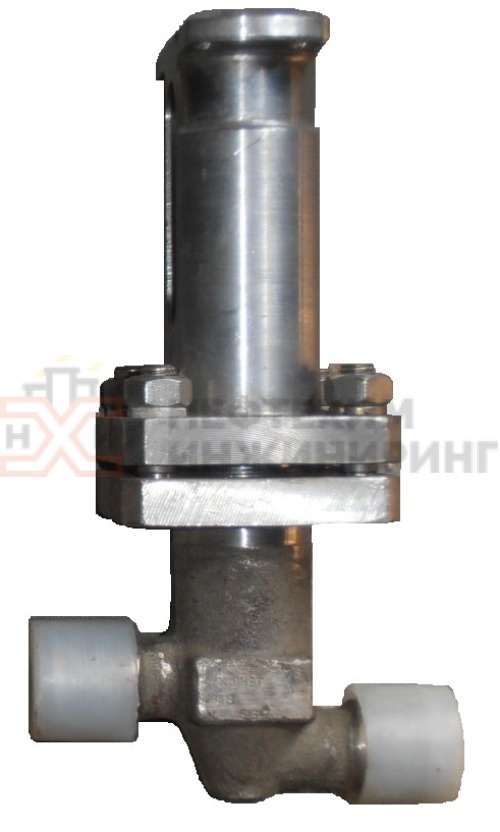

Клапан запорный сильфонный 14нж917ст DN150 российского производства под приварку, оснащенный электроприводом. Может применяться в различных средах с температурой до +350 °С.
Запорные клапаны 14нж917ст используются в трубопроводных системах для перекрытия потока коррозионных сред, имеющих максимальную температуру +350 °С. Устанавливаются в положении «электроприводом вверх». Класс герметичности «В».
Применение
Запорный сильфонный клапан с электроприводом 14нж917ст DN150 используется в качестве запорного устройства на технологических линиях газовой, нефтяной, нефтехимической, химической и других отраслей промышленности.
Принцип действия основан на поступательном перемещении запорного узла под воздействием шпинделя, получающего вращение от ходовой гайки. При перекрытии проходного отверстия золотник плотно примыкает к седлу корпуса. Управление положением затвора осуществляется вручную маховиком или рукояткой, с помощью пульта ДУ от электропривода.
Рабочая среда — жидкость, пар, агрессивные среды в жидком виде (солевые растворы; окислители; органические, минеральные растворители и проч.), инертные газы — все виды сред, к которым материал изготовления клапана обладает коррозионной устойчивостью.
Перекрытие рабочей среды происходит за счет металлического сильфона. Имеют сварное подсоединение к трубопроводу, из-за чего увеличивается герметичность системы. Применяются на ответственных участках, где не требуется частое сервисное обслуживание. Герметичность внутренней полости клапана по штоку обеспечивается сильфоном.
Клапан 14нж917ст применяется при работе с агрессивными средами, утечка которых недопустима в атмосферу. Управляется электроприводом.
Характеристики
- Номинальный диаметр — 15 мм.
- Условное давление (PN), мПа (кгс/см²) — 10 МПа (PN 10 бар).
- Тип арматуры — 14.
- Температура проводящей среды — от −60 до +350 °С.
- Страна производства — Россия.
- Направление подачи рабочей среды — под золотник.
- Тип присоединения — под приварку
- Уплотнение шпинделя — сильфонное.
- Управление клапаном — электропривод.
- Рабочее положение на трубопроводе — приводом вверх.
Материалы
Корпус, кольца седла и золотник выполнены из нержавеющей стали 12Х18Н10Т. У корпуса и золотника имеется наплавка материалом ЦН-12М или ЦН-6Л. Это позволяет использовать задвижки в трубопроводах с высокой температурой и агрессивными средами.
Комплектация:
- Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
- Шпиндель: сталь 12Х18Н10Т.
- Крышка: сталь 14Х17Н2, 10Х18Н4Г4Л.
- Корпус: сталь 12Х18Н10Т с наплавкой ЦН-12М, ЦН-6Л.
- Втулка направляющая: сталь 12Х18Н10Т.
- Сильфон: сталь 12Х18Н10Т.
- Золотник: сталь 12Х18Н10Т с наплавкой ЦН-12М.
- Гайка накидная: сталь 14Х17Н2.
Герметичность по классу «В» по ГОСТ
Зазор подвижного соединения шпиндель—крышка герметизируется сильфоном, предотвращающим проникновение рабочей среды в атмосферу. Соединение крышка-корпус может снабжаться прокладкой из паронита, пластиката или вакуумной резины. При работе в вакууме до 0,5Па применяются прокладки из вакуумной резины в запоре и в соединении крышка-корпус.
Показатели надежности
- полный средний срок службы — 12 лет;
- назначенный ресурс — 8000 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
- гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.
Климатическое исполнение
- УХЛ1, ГОСТ 15150. Категория — 1.
- Температура окружающей среды — −60...+60 °С.
Комплект поставки
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на предохранительный клапан.
Производство
ООО «НХИ» — один из крупнейших производителей трубопроводной арматуры на российском рынке.
Компания ООО «НефтеХимИнжиниринг» — один из крупнейших производителей трубопроводной арматуры в РФ.
Многие годы наше предприятие осуществляет поставки продукции на различные объекты химической, нефтегазовой, энергетической и нефтехимической отрасли. Мы занимаемся выпуском и поставкой трубопроводной арматуры (запирающей, регулирующей) диаметром от 6 до 2000 мм. Материал изготовления — углеродистая, низколегированная, коррозионностойкая, нержавеющая сталь, чугун и т.п. Номинальное давление изделий — от 6 до 700 кгс/см2.
Представленная в каталоге продукция отвечает всем требованиям ГОСТ, СНИП, ПБ и международным стандартам качества. Грамотная организация производства, постоянный контроль на всех этапах изготовления и использование современного оборудования позволяет достигать высоких эксплуатационных параметров готовой продукции.
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
