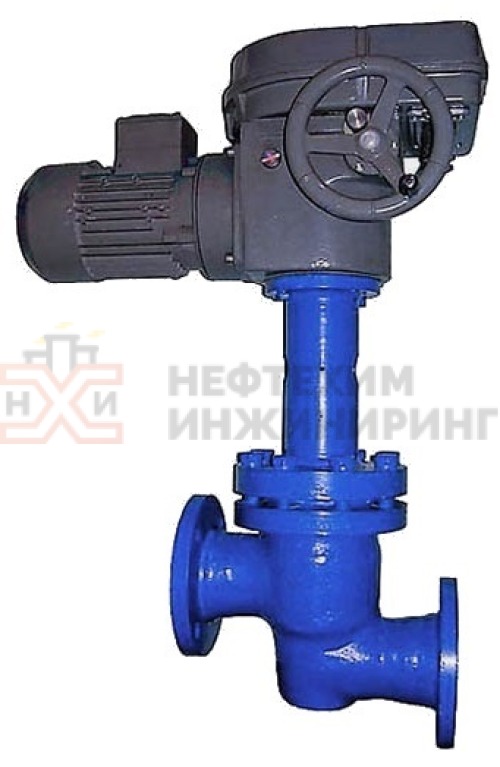

Клапан запорный сильфонный 14с917п DN 80 PN 10 российского производства, изготовленный из углеродистой стали. Управляется электроприводом. Может применяться с различными средами с температурой до +200 °С.
Запорные клапаны с электроприводом 14с917п используются в сосудах, установках и трубопроводах для предупреждения обратного хода коррозионных сред, имеющих максимальную температуру 200 °С. Они отличаются простой конструкцией, малой массой и способностью выдерживать высокое давление. Класс герметичности «А».
Применение
Запорный сильфонный клапан с электроприводом 14с17п DN80 используется для перекрытия потока рабочей среды на трубопроводных линиях, в сосудах и аппаратах, применяемых в различных областях промышленности и производства, в технологических системах.
Принцип работы основан на поступательном перемещении запорного органа (штока) под действием шпинделя, получающего вращение от ходовой гайки. В открытом положении золотник поднят. Шток движется внутри сильфона, изменяющего длину за счёт деформации гофров. В процессе работы для перекрытия среды золотник плотно примыкает к седлу корпуса.
Клапан 14с917п оснащается металлическим сильфоном. Такое исполнение исключает протечку рабочей среды, что позволяет использовать их в местах, где предъявляются повышенные требования к высокой герметичности клапанов. Фланцевые запорные клапаны используются в химической и пищевой промышленности, а также, в холодильных установках.
Рабочая среда — жидкость, пар, агрессивные среды в жидком виде (солевые растворы, окислители, органические, минеральные растворители и т.п.), инертные газы — все виды сред, к которым материал изготовления клапана обладает коррозионной устойчивостью.
Сильфонные клапаны с электроприводом 14с917п DN80 используются на ответственных участках трубопровода, когда требуется 100% герметизация системы от внешней среды. Изготавливаются по ТУ 3742-001-09212465-2016.
Характеристики
- Номинальный диаметр — 80 мм.
- Условное давление (PN), мПа (кгс/см²) — 1 МПа (PN 10 бар).
- Тип арматуры — 14.
- Температура проводящей среды — от −40 до +200 °С.
- Страна производства — Россия.
- Направление подачи рабочей среды — под золотник (по стрелке).
-
Тип присоединения — фланцевое по ГОСТ
12815-80 (исп.1, ряд 2). - Уплотнение шпинделя — сильфонное.
- Управление клапаном — электропривод.
- Рабочее положение на трубопроводе — любое.
Установка вентилей на трубопроводе производится таким образом, чтобы направление движения среды совпадало с направлением стрелки на корпусе.
Материалы
Корпусные элементы запорного клапана (корпус, золотник, крышка) изготавливаются из стали 20 или аналогов. Сильфон выпускается из стали 12Х18Н9Т, прокладка — из пластиката, паронита, полиэтилена, вакуумной резины.
Между крышкой и корпусом запорного клапана 14с917п устанавливается паронитовое/пластиковое уплотнение, прокладка из вакуумной резины (при работе в вакууме до 0,5 Па).
Комплектация:
- Втулка резьбовая: бронза БрАЖМц 10-3-1,5.
- Шпиндель: сталь 12Х18Н9Т.
- Крышка: сталь 20.
- Корпус: сталь 20.
- Кольцо уплотнительное: фторопласт.
- Сильфон: сталь 12Х18Н9Т.
- Золотник: сталь 20.
- Гайка накидная: сталь 35.
- Шпилька: сталь 45.
- Уплотнение затвора: наплавка ЦН-12М.
Герметичность работы запорного механизма обеспечиваются уплотнительными кольцами из полиэтилена, фторопласта, вакуумной резины или пластмассы. Зазор крышки-шпинделя герметизируется сильфоном.
Показатели надежности
- полный средний срок службы — 12 лет;
- назначенный ресурс — 8000 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
- гарантийная наработка — не менее 2000 циклов в пределах гарантийного срока.
Климатическое исполнение
- У1, ГОСТ 15150. Категория — 1.
- Температура окружающей среды — −40...+45 °С.
Комплект поставки
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на предохранительный клапан.
По требованию заказчика клапаны сильфонные 14с917п могут комплектоваться ответными фланцами по ГОСТ
