Шаровые краны Ру 100
Кран шаровой является универсальной запорной арматурой, которая может использоваться для перекрытия потока вне зависимости от того, какая внутри трубопровода рабочая среда:
- жидкость с различной коррозионной активностью;
- газ, включая природный и водородсодержащий;
- вязкие и загрязненные среды;
- суспензии, пульпы и шламы.
Номинальное давление PN 100 подразумевает, что тип присоединения запорной арматуры к трубопроводной системе или штуцеру аппарата / агрегата может быть следующим:

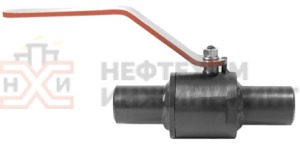

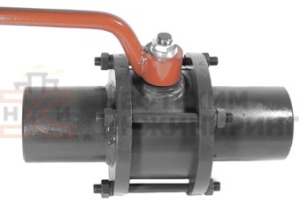

- Под приварку — если обращающаяся среды характеризуется повышенной агрессивностью, токсичностью или являются ядовитыми, чтобы гарантировать герметичность системы.
- Фланцевое — если по условиям эксплуатации запорной арматуры требуется ее периодический демонтаж / монтаж для технического обслуживания и ремонта.
- Муфтовое — если кран шаровой эксплуатируется на безопасных средах, например, в гидравлических и пневматических системах, использующих негорючие жидкие или газообразные вещества соответственно.
Шаровые краны ру100 могут быть изготовлены из различных материалов, выбор которых зависит от агрессивности среды, температуры потока и окружающего воздуха:
Материал корпуса, шара и проточной части | Коррозия среды | Температура окружающей среды, °С | |
при +350 °С | при +600 °С | ||
Сталь 20 | отсутствует | -20 | |
09Г2С | слабая | отсутствует | -70 |
12Х18Н10Т | умеренная | слабая | |
10Х17Н13М2Т | сильная | умеренная | |
Материал уплотнений:
| |||
Шаровые краны Ру100 применяются в трубопроводных системах, в которых рабочее давление не превышает 8 МПа, с учетом 25% запаса давления на гидравлические испытания, например:
- в установках гидроочистки прямогонных дистиллятов (легкие газойли и керосин) и продуктов крекинга (легкий газойль коксования, каткрекинга и т. п.);
- в установках гидрокрекинга легких дистиллятов;
- в гидравлических приводах машин и механизмов.
