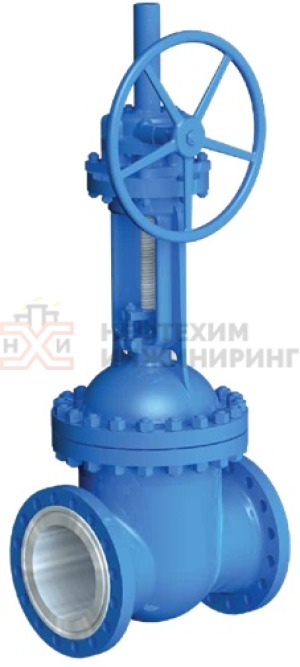

Задвижки клиновые фланцевые с редуктором 30нж541нж
Задвижки 30нж541нж, оснащенные клиновым затвором, используются на трубопроводах, транспортирующих агрессивные жидкие, газообразные среды с температурой до +565 °С при давлении до 1,6 МПа. Они могут применяться только в качестве запорной арматуры и не предназначены для регулировки потока.

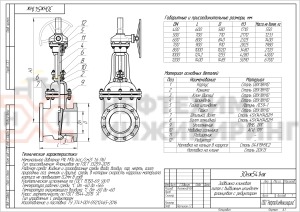

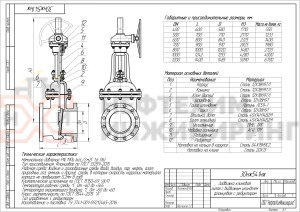

Основные параметры и конструкция
Задвижки 30нж541нж имеют затвор в виде двухдискового клина. Герметичность узла обеспечивается коррозионно-стойкой наплавкой «металл по металлу», имеется сальниковое уплотнение по шпинделю, а также уплотнительная прокладка в крышке.
Арматура изготавливается из нержавеющей стали, присоединение к трубопроводу — фланцевое, по ГОСТ 33259. Возможна комплектация ответными фланцами и крепежом по согласованию с заказчиком.
Основные характеристики:
- условный диаметр (Ду) — от 250 до 1200 мм;
- рабочее давление — 1,6 МПа;
- рабочая среда — жидкие, газообразные агрессивные среды, к которым скорость коррозии деталей не превышает 0,1 мм/г;
- классы герметичности — «А», «В», «С» по ГОСТ 9544;
- климатическое исполнение — У1 по ГОСТ 15150 (температура от -40 до +45 °С).
Задвижки 30нж541нж могут устанавливаться на трубопроводе в любом положении, у них полнопроходная конструкция, подача среды допускается с любой стороны. Управление — ручное, с помощью маховика и механического редуктора, снижающего усилия оператора для поворота затвора.
Компания «НХИ» занимается производством и поставкой задвижек 30нж541нж с диаметром от Ду250 до Ду1200 мм. Все устройства комплектуются сертификатами, паспортами качества, прошли приемку ОТК и необходимые заводские испытания.
