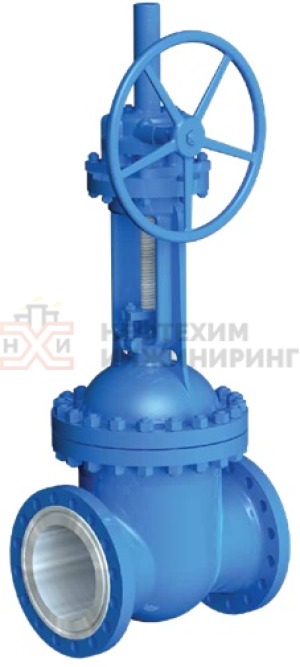

Задвижки клиновые литые с выдвижным шпинделем фланцевые с редуктором 30нж541нж1
Клиновые задвижки 30нж541нж1 используются в качестве запорной арматуры на магистральных и технических линиях, транспортирующих нефть, газ, аммиак, нефтепродукты, углеводороды и другие среды при давлении до 1,6 МПа и температуре до +600 °С. Допустимая скорость коррозии корпусных деталей — не более 0,1 мм/г.
Они оснащаются двухдисковым клином с нержавеющей наплавкой на уплотнительных поверхностях, обеспечивают высокий класс герметичности затвора — «А», «В» по ГОСТ 9544.

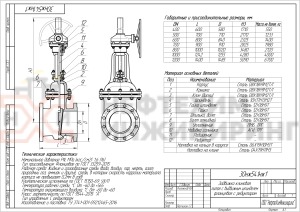

Основные характеристики 30нж541нж1
Материал корпуса, крышки, шпинделя и клина — нержавеющая сталь, наплавка в седле и клине — ЦН-12М. В конструкции предусмотрено сальниковое уплотнение штока с набивкой из ТРГ, прокладка ТРГ в узле «корпус–крышка».
Параметры задвижек 30нж541нж1:
- Диаметр условного прохода — от Ду350 до Ду1200 мм.
- Давление — 1,6 МПа.
- Герметичность — класс «А» по ГОСТ 9544.
- Температура окружающей среды — от -60 до +45 °С. Климатическое исполнение — УХЛ1 по ГОСТ 15150.
- Присоединение к трубе — фланцевое, по ГОСТ 33259.
- Наработка на отказ — 500 циклов, ресурс — более 2500 циклов.
Арматура оснащается выдвижным шпинделем и механическим редуктором для снижения усилий оператора при закрытии/открытии затвора. Установочное положение на трубе — любое (кроме «маховиком вниз»), подача среды возможна с любой стороны.
В компании «НХИ» можно заказать задвижки 30нж541нж1 разных типоразмеров, с ответными фланцами и крепежом. Подробности уточняйте у наших специалистов.
