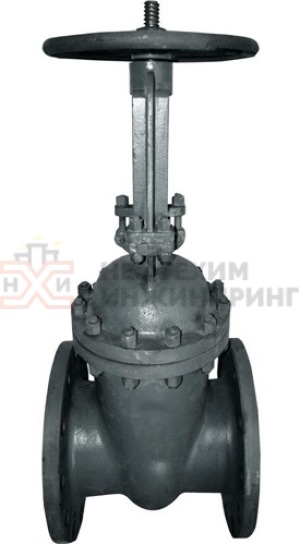

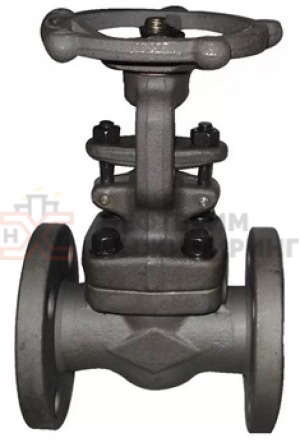

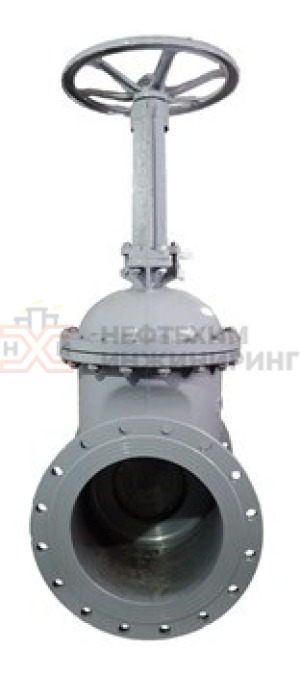

Клиновые задвижки фланцевые ручные 30с99нж
Фланцевые задвижки 30с99нж изготавливаются из углеродистой стали с Ду от 50 до 1200 мм, используются в трубопроводных системах, транспортирующих воду, пар, нефть, нефтепродукты, аммиак, масла и другие вещества, нейтральные к материалам арматуры. Давление рабочей среды — до 2,5 МПа, температура — от +40 до +425 °С.
Особенности арматуры
Задвижки 30с99нж имеют клиновый затвор. Седла располагаются под углом друг к другу, при закрытии клин плотно входит в корпус, обеспечивая высокую герметичность системы. Конструкция предполагает уплотнение в затворе по типу «металл-металл».
Присоединение к трубопроводу — фланцевое, по ГОСТ 12815. Выдвижной шпиндель предусматривает наружное расположение ходовой гайки, обеспечивает ремонтопригодность арматуры.
Управляется задвижка 30с99нж вручную, с помощью маховика. Установочное положение на трубопроводе — любое, с отклонением от вертикального положения до 90 градусов в любую сторону.
Арматура изготавливается по ТУ 3741-001-09212465-2016 в климатическом исполнении У, ХЛ, УХЛ по ГОСТ 15150. Уплотнение шпинделя — сальниковое, с набивкой из ТРГ. Внешняя герметичность обеспечивается уплотнительным кольцом в узле «корпус-крышка».
В компании «НХИ» можно купить задвижки 30с99нж с Ду от 50 до 1200 мм. Изделия имеют длительную наработку на отказ — более 500 циклов, полный ресурс арматуры составляет более 2500 циклов. Возможна поставка с ответными фланцами и крепежом по указанию заказчика.
