Фото
Чертеж
Арт.
A00000000026520
Отгрузим через:
10—12 рабочих дней
30 240 ₽
Без учета НДС
Доставка по всей России
транспортной компанией по вашему выбору
Безналичная оплата
Счет выставим за 3 часа
Модификации изделия
Модификации
DN, мм
L, мм
D1, мм
D, мм
n
d, мм
H, мм
H1, мм
H3, мм
D0, мм
Масса, кг
H2, мм
50
270
175
135
4
22
443
513
345
220
45
80
321
210
170
8
22
539
639
420
280
67
100
359
250
200
8
26
625
745
485
350
128
150
447
340
280
8
33
999
1169
660
430
205
200
536
405
345
12
33
1020
1240
800
490
310
250
625
470
400
12
39
1218
1488
1500
500
420
1500
300
714
530
460
16
39
1356
1676
1695
600
350
1695
350
841
595
1672
695

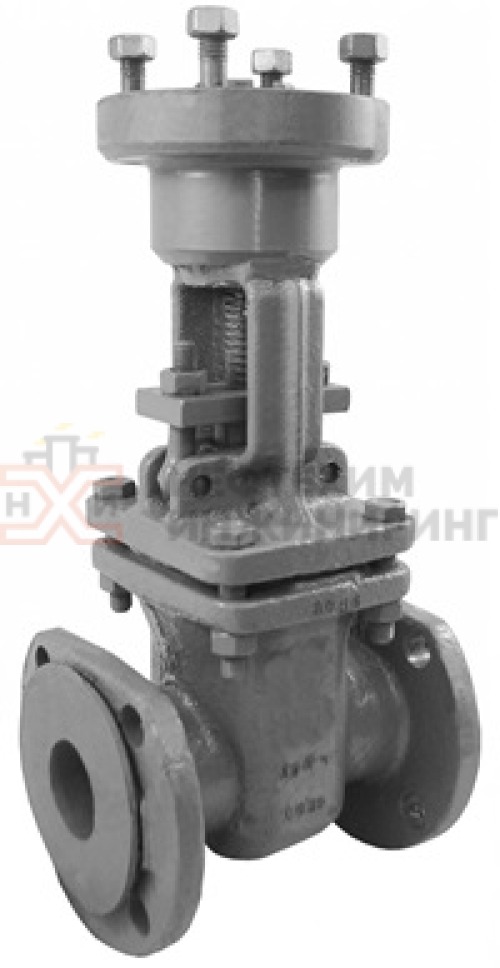

Характеристики
Артикул
A00000000026520
Раздел
Задвижки
Таблица фигур
30с976нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Фланцевое
Тип привода
Под электропривод
DN, мм
100
PN, кгс/см²
63
Материал корпуса
Углеродистая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
128
