Задвижка клиновая 30лс941нж DN 50 PN 16 кгс/см² — цена, характеристики, фото, сертификаты

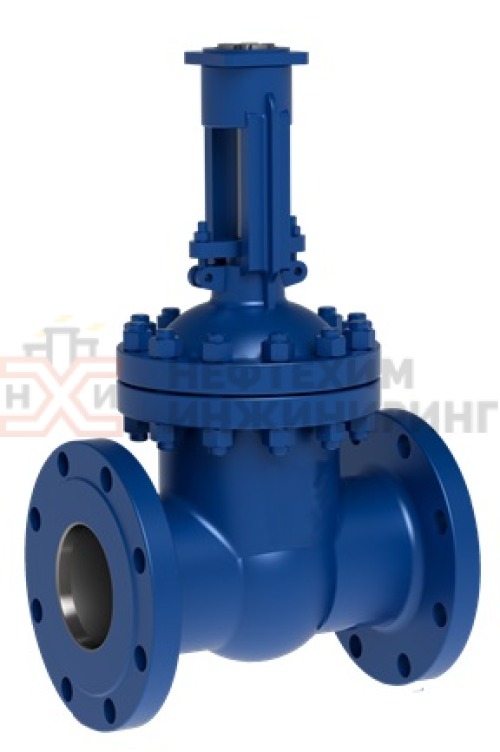

Фото

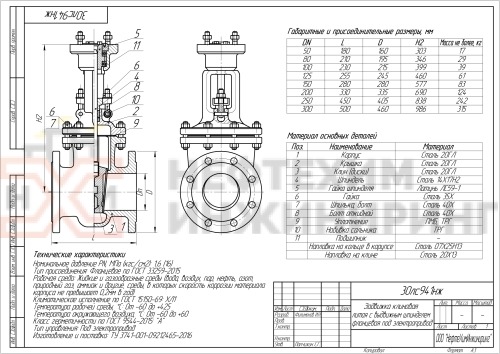

Чертеж

Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 50 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

Арт. A00000000026577

Отгрузим через: 10—12 рабочих дней

10 960 ₽

Без учета НДС

В корзину

Скачать файл-спецификацию на товар (pdf)

Доставка по всей России

транспортной компанией по вашему выбору

Безналичная оплата

Счет выставим за 3 часа

Модификации изделия

Модификации

Масса, кг

Арт. A00000000026577 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 50 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

10 960₽

210

195

160

336

419

349

160

Арт. A00000000026578 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 80 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

13 970₽

100

230

215

180

385

485

399

210

Арт. A00000000026579 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 100 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

16 460₽

125

255

245

210

470

600

460

210

Арт. A00000000026580 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 150 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

29 470₽

150

280

240

558

709

559

320

Арт. A00000000026581 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 200 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

40 390₽

200

330

335

295

685

892

690

320

124

Арт. A00000000026582 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 250 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

65 790₽

250

450

405

355

854

1110

838

400

242

Арт. A00000000026583 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 300 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

99 090₽

300

500

460

410

998

1307

986

460

315

Арт. A00000000026584 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 350 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

190 020₽

350

550

520

470

1220

1570

1205

460

465

Арт. A00000000026585 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 400 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

231 900₽

400

600

580

525

1440

1850

1425

502

640

Арт. A00000000026586 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 500 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

390 230₽

500

700

710

650

1545

1233

2170

Арт. A00000000026587 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 600 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

629 740₽

600

800

840

770

36/39

1665

1400

2325

Арт. A00000000026588 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 700 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

1 126 330₽

700

900

910

840

36/39

2070

1980

2825

Арт. A00000000026589 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 800 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

1 206 220₽

800

1000

1020

950

2625

2300

3480

Арт. A00000000038082 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 1000 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «С» по ГОСТ 9544-2015

1 642 380₽

1000

1242

1255

1170

3230

4200

4280

Арт. A00000000038083 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 1200 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «С» по ГОСТ 9544-2015

2 361 090₽

Характеристики

Артикул

A00000000026577

Раздел

Задвижки

Таблица фигур

30лс941нж

Стандарт

ТУ 3741-001-09212465-2016

Вид затвора

Клиновая

Расположение ходового узла

С выдвижным шпинделем

Тип присоединения

Фланцевое

Тип привода

Под электропривод

DN, мм

PN, кгс/см²

Материал корпуса

Хладостойкая сталь

Рабочая среда

Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)

Температура рабочей среды, °С

От -60 до +425

Температура окружающего воздуха, °С

От -60 до +60

Климатическое исполнение

ХЛ1

Класс герметичности

Приемка

ОТК

Назначенный срок службы, лет

Назначенный ресурс, циклов

1700

Наработка на отказ, циклов

500

Гарантия

12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю

Масса, кг

Документация

Паспорт

PDF – 4 Мб

Сертификат соответствия

PDF – 819 Кб

Сертификат соответствия

PDF – 2 Мб

Сертификат соответствия

PDF – 2 Мб

Каталог

PDF – 4 Мб

Содействие в проектировании

Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
