Задвижка клиновая литая фланцевая под электропривод 30лс941нж DN 500 PN 16 кгс/см², корпус ст. 20ГЛ

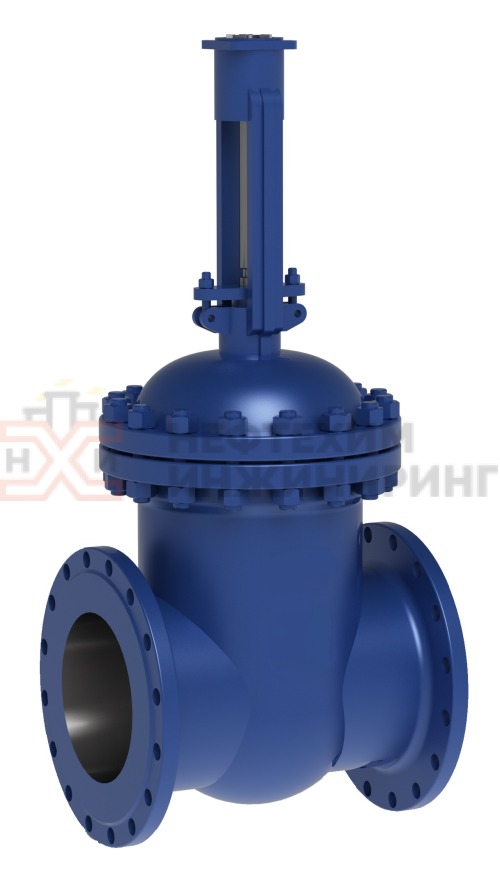

Фото

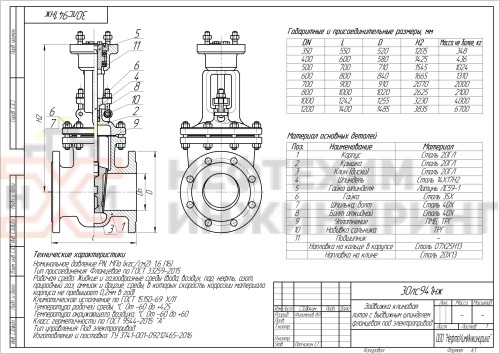

Чертеж
Арт. A00000000026586
Отгрузим через: 15—20 рабочих дней
390 230 ₽
Без учета НДС
В корзину
Доставка по всей России

транспортной компанией по вашему выбору

Безналичная оплата

Счет выставим за 3 часа

Модификации изделия
Модификации
DN, мм
L, мм
D1, мм
D, мм
n
d, мм
H2, мм
H3, мм
Масса, кг
H, мм
H1, мм
D0, мм
Арт. A00000000026577 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 50 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
10 960
?
50
180
160
125
4
18
303
17
291
349
160
Арт. A00000000026578 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 80 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
13 970
?
80
210
195
160
4
18
346
29
336
419
160
Арт. A00000000026579 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 100 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
16 460
?
100
230
215
180
8
18
399
39
385
485
210
Арт. A00000000026580 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 150 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
29 470
?
150
280
280
240
8
22
577
83
558
709
320
Арт. A00000000026581 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 200 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
40 390
?
200
330
335
295
12
22
690
124
685
892
320
Арт. A00000000026582 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 250 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
65 790
?
250
450
405
355
12
26
838
242
854
1110
400
Арт. A00000000026583 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 300 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
99 090
?
300
500
460
410
12
26
986
315
998
1307
460
Арт. A00000000026584 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 350 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
190 020
?
350
550
520
470
16
26
1205
348
1220
1570
460
Арт. A00000000026585 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 400 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
231 900
?
400
600
580
525
16
30
1710
1425
436
1440
1850
502
Арт. A00000000026586 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 500 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
390 230
?
500
700
710
650
20
33
2170
1545
1024
Арт. A00000000026587 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 600 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
629 740
?
600
800
840
770
20
36/39
2325
1665
1310
Арт. A00000000026588 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 700 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
1 126 330
?
700
900
910
840
24
36/39
2825
2070
2000
Арт. A00000000026589 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 800 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
1 206 220
?
800
1000
1020
950
24
39
3480
2625
2100
Арт. A00000000038082 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 1000 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «С» по ГОСТ 9544-2015
1 642 380
?
1000
1242
1255
1170
28
45
4280
3230
4000
Арт. A00000000038083 Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс941нж DN 1200 PN 1,6 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «С» по ГОСТ 9544-2015
2 361 090
?
1200
1400
1485
5090
3835
6700
Характеристики
Артикул
A00000000026586
Раздел
Задвижки
Таблица фигур
30лс941нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Фланцевое
Тип привода
Под электропривод
DN, мм
500
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
1024
Содействие в проектировании
Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
