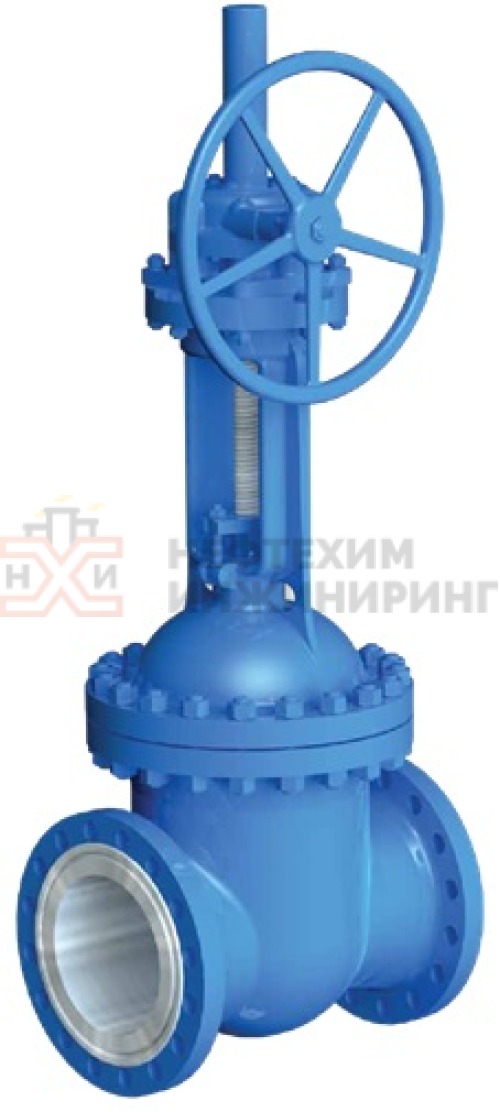

Задвижка клиновая 30нж564нж DN 500 PN 25 кгс/см² — цена, характеристики, фото, сертификаты

Арт. A00000000026772

30 рабочих дней

1 225 900 ₽

Без учета НДС

В корзину

Скачать файл-спецификацию на товар (pdf)

Доставка по всей России

транспортной компанией по вашему выбору

Безналичная оплата

Счет выставим за 3 часа

Модификации изделия

Модификации

DN, мм

L, мм

D1, мм

D, мм

d, мм

H2, мм

H3, мм

Масса, кг

H, мм

H1, мм

D0, мм

Арт. A00000000026769 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 300 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015

410 000₽

300

500

485

430

998

340

998

1315

460

Арт. A00000000026770 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 350 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015

571 000₽

350

550

520

470

1220

465

1220

1570

460

Арт. A00000000026771 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 400 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015

752 000₽

400

600

610

550

33/36

1710

1270

640

480

Арт. A00000000026772 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 500 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015

1 225 900₽

500

700

730

660

36/39

2170

1545

982

Арт. A00000000026773 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 600 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015

1 735 000₽

600

800

840

770

2325

1665

1460

Арт. A00000000026774 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 700 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015

2 529 840₽

700

900

960

875

42/45

2825

2070

2050

Арт. A00000000026775 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 800 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015

3 130 560₽

800

1000

1075

950

3480

2625

2540

Арт. A00000000038096 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 1000 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «С» по ГОСТ 9544-2015

5 503 080₽

1000

1200

1315

1210

4280

3230

4400

Арт. A00000000078148 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 1200 PN 2,5 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «С» по ГОСТ 9544-2015

6 928 710₽

Арт. A00000000126003 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 300 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «А» по ГОСТ 9544-2015

287 000₽

Арт. A00000000126004 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 350 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «А» по ГОСТ 9544-2015

399 700₽

Арт. A00000000126005 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 400 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «А» по ГОСТ 9544-2015

526 400₽

Арт. A00000000126006 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 500 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «А» по ГОСТ 9544-2015

858 130₽

Арт. A00000000126007 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 600 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «А» по ГОСТ 9544-2015

1 214 500₽

Арт. A00000000126008 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 700 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «А» по ГОСТ 9544-2015

1 770 890₽

Арт. A00000000126009 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 800 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «А» по ГОСТ 9544-2015

2 191 400₽

Арт. A00000000126010 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 1000 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «С» по ГОСТ 9544-2015

3 852 160₽

Арт. A00000000126011 Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж564нж DN 1200 PN 2,5 МПа УХЛ1, корпус ст. 08Х18Н10, класс герметичности «С» по ГОСТ 9544-2015

4 850 100₽

Характеристики

Артикул

A00000000026772

Раздел

Задвижки

Таблица фигур

30нж564нж

Стандарт

ТУ 3741-001-09212465-2016

Вид затвора

Клиновая

Расположение ходового узла

С выдвижным шпинделем

Тип присоединения

Фланцевое

Тип привода

Редукторный

DN, мм

500

PN, кгс/см²

Материал корпуса

Коррозионностойкая сталь

Рабочая среда

Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)

Температура рабочей среды, °С

От -60 до +565

Температура окружающего воздуха, °С

От -60 до +60

Климатическое исполнение

УХЛ1

Класс герметичности

Приемка

ОТК

Назначенный срок службы, лет

Назначенный ресурс, циклов

1700

Наработка на отказ, циклов

500

Гарантия

12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю

Масса, кг

982

Документация

Каталог

PDF – 4 Мб

Паспорт

PDF – 4 Мб

Протокол испытаний

PDF – 706 Кб

Содействие в проектировании

Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
