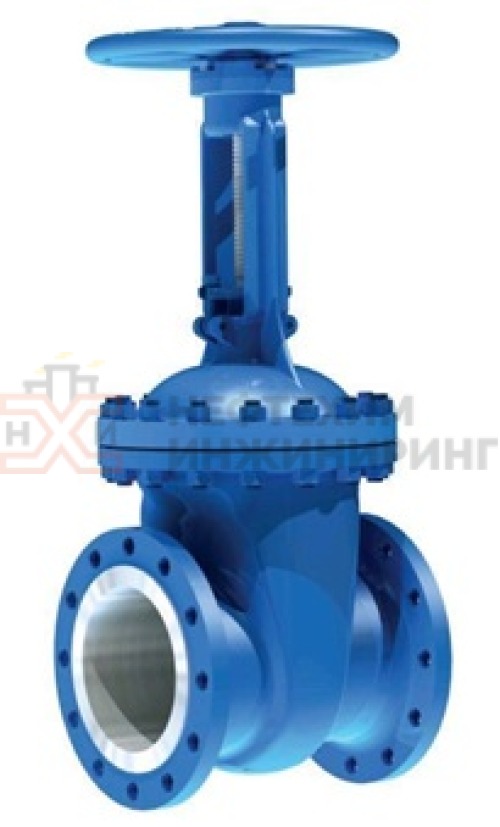

Задвижка клиновая фланцевая ручная 31нж16нж DN 100 PN 100 кгс/см² корпус ст. 12Х18Н9ТЛ

Фото
Чертеж
Арт. A00000000026863
Отгрузим через: 15—20 рабочих дней
141 210 ₽
Без учета НДС
В корзину
Доставка по всей России

транспортной компанией по вашему выбору

Безналичная оплата

Счет выставим за 3 часа

Модификации изделия
Модификации
L
H
Н1
D
b
Масса
DN
D0
D1
Масса, кг
D2
s
Арт. A00000000026861 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 50 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015
78 160
?
267
300
280
195
25
200
26
Арт. A00000000026862 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 80 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015
108 150
?
350
410
394
230
31
280
64
Арт. A00000000026863 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 100 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015
141 210
?
350
570
510
265
35
400
82,5
Арт. A00000000027477 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31нж16нж DN 15 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
9 440
?
90
168
140
15
21,7
Rc 1/2
2,8
Арт. A00000000027478 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31нж16нж DN 20 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
13 390
?
90
168
140
20
27
Rc 3/4
2,8
Арт. A00000000027479 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31нж16нж DN 25 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
16 480
?
105
192
140
25
33,8
Rc 1
5,7
Арт. A00000000027480 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31нж16нж DN 32 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
21 110
?
125
210
140
32
42.5
Rc 5/4
5,7
Арт. A00000000027481 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31нж16нж DN 40 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
25 230
?
135
160
40
Rc 3/2
13
Арт. A00000000027482 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31нж16нж DN 50 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
29 180
?
135
277
160
50
Rc 2
13
Арт. A00000000027483 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 31нж16нж DN 15 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
9 440
?
90
168
140
15
2,8
19
3,5
Арт. A00000000027484 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 31нж16нж DN 20 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
13 390
?
90
168
140
20
2,8
26
4
Арт. A00000000027485 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 31нж16нж DN 25 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
16 480
?
105
192
140
25
5,7
33
4
Арт. A00000000027486 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 31нж16нж DN 32 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
21 110
?
125
210
140
32
5,7
39
4
Арт. A00000000027487 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 31нж16нж DN 40 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
25 230
?
200
247
160
40
13
46
4,5
Арт. A00000000027488 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 31нж16нж DN 50 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
29 180
?
135
300
200
50
13
58
6,5
Арт. A00000000027489 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 15 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
13 560
?
165
168
105
18
140
5,6
Арт. A00000000027490 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 20 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
15 790
?
190
168
125
20
140
6,9
Арт. A00000000027491 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 25 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
19 910
?
216
188
135
22
140
12
Арт. A00000000027492 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 32 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
24 540
?
229
206
150
22
140
12
Арт. A00000000027493 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 40 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
28 660
?
241
247
165
23
160
16
Арт. A00000000027494 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 50 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н10Т, класс герметичности «А» по ГОСТ 9544-2015
32 610
?
267
300
280
195
25
200
26
Характеристики
Артикул
A00000000026863
Раздел
Задвижки
Таблица фигур
31нж16нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Фланцевое
Тип привода
Ручной
DN, мм
100
PN, кгс/см²
100
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +565
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
УХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
82.5
Содействие в проектировании
Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 31нж16нж DN 100 PN 10,0 МПа УХЛ1, корпус ст. 12Х18Н9ТЛ, класс герметичности «А» по ГОСТ 9544-2015
