Фильтр
Артикул
A00000000027153
Раздел
Задвижки
Таблица фигур
30с41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
15
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.3
Все характеристики
Артикул
A00000000027154
Раздел
Задвижки
Таблица фигур
30с41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
20
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.3
Все характеристики
Артикул
A00000000027155
Раздел
Задвижки
Таблица фигур
30с41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
25
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
3.7
Все характеристики
Артикул
A00000000027156
Раздел
Задвижки
Таблица фигур
30с41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
32
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
5.1
Все характеристики
Артикул
A00000000027157
Раздел
Задвижки
Таблица фигур
30с41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
40
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
5.4
Все характеристики

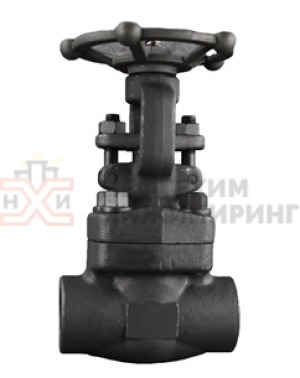

Артикул
A00000000027158
Раздел
Задвижки
Таблица фигур
30с41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
50
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
8.1
Все характеристики
Артикул
A00000000027171
Раздел
Задвижки
Таблица фигур
30лс41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
15
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.3
Все характеристики
Артикул
A00000000027172
Раздел
Задвижки
Таблица фигур
30лс41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
20
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.3
Все характеристики
Артикул
A00000000027173
Раздел
Задвижки
Таблица фигур
30лс41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
25
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
3.7
Все характеристики
Артикул
A00000000027174
Раздел
Задвижки
Таблица фигур
30лс41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
32
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
5.1
Все характеристики
Артикул
A00000000027175
Раздел
Задвижки
Таблица фигур
30лс41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
40
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
5.4
Все характеристики
Артикул
A00000000027176
Раздел
Задвижки
Таблица фигур
30лс41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
50
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
8.1
Все характеристики

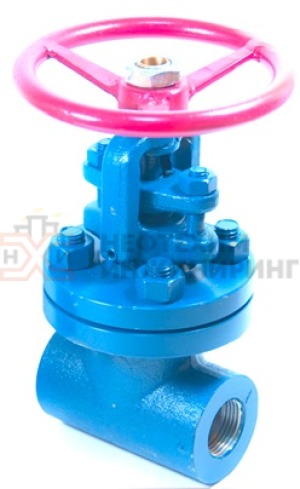

Артикул
A00000000027189
Раздел
Задвижки
Таблица фигур
30нж41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
15
PN, кгс/см²
16
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +565
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
УХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.3
Все характеристики
Артикул
A00000000027190
Раздел
Задвижки
Таблица фигур
30нж41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
20
PN, кгс/см²
16
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +565
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
УХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.3
Все характеристики
Артикул
A00000000027191
Раздел
Задвижки
Таблица фигур
30нж41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Муфтовое
Тип привода
Ручной
DN, мм
25
PN, кгс/см²
16
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +565
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
УХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
3.7
Все характеристики

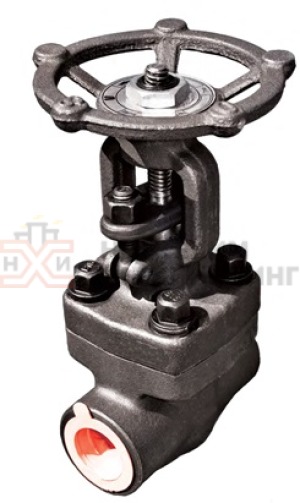

Задвижки муфтовые
Муфтовые задвижки используются в качестве запорной трубопроводной арматуры. Их применяются на линиях, транспортирующих газ, жидкости, нефть, нефтепродукты и другие неагрессивные среды, к которым материалы изделия обладают коррозионной стойкостью.
Муфта представляет собой полый цилиндр с внутренней резьбой. Она навинчивается на трубу, позволяя создавать разъемное соединение. Для монтажа подобной арматуры не требуется иметь специальное оборудование или особые навыки — подобный способ соединения применяется на трубопроводах малого условного прохода — от Ду15 до Ду50.
Особенности муфтовой арматуры
Муфтовые задвижки используют при прокладке трубопроводных линий, в системах горячего и холодного водоснабжения, в строительстве. Они изготавливаются из различных материалов — чугуна, хладостойкой, углеродистой, коррозионно-стойкой стали, алюминиевых сплавов, латуни.
Муфтовые задвижки имеют запорный элемент в форме клина. Они могут монтироваться на трубу в любом установочном положении с любым направлением потока рабочей среды. Герметичность затвора соответствует классу от С до А, а сам механизм имеет только два рабочих положения — «закрыто» и «открыто».
Муфтовые (резьбовые) клиновые задвижки имеют внутреннюю трубную резьбу BSPP (G) — 1/4–2”. Номинальный диаметр изделий — DN 15–50 мм.
Компания «НХИ» предлагает широкий ассортимент муфтовых клиновых задвижек, предназначенных для переноса рабочей среды с давлением до 25 бар. Вся представленная в каталоге продукция изготовлена в соответствии с ГОСТ и отвечает требованиям отечественных, международных стандартов качества.
