Затворы дисковые поворотные Ду 600
Затворы дисковые поворотные используются для трубопроводов большого диаметра при давлении рабочей среды не более 0,01 МПа и невысоком номинальном давлении (до 2,5 МПа). Отличительной особенностью является наименьшая среди арматуры строительная длина.

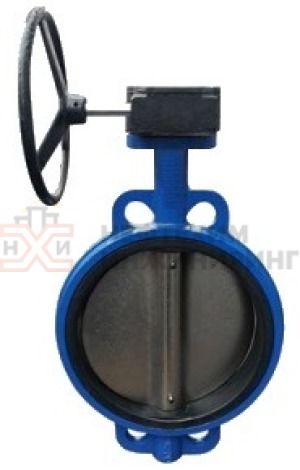

Затвор поворотный представляет собой диск, вращающийся на оси, которая перпендикулярна направлению потока или наклонена к нему под углом.
Затворы дисковые обычно не нуждаются в герметичном затворе, поэтому при их изготовлении зачастую используется уплотнение металл по металлу.
На герметичность затвора, помимо уплотнения, влияет расположение оси его вращения, исходя из чего различают:
- устройства с симметричных диском, когда ось вращения сопадает с центром корпуса и диска;
- затворы с двойным эксцентриситетом, в которых ось вращения смещена благодаря чему на одну часть диска оказывается большая нагрузка, обеспечивающая более плотное прилегание к седлу.
По материальному исполнению дисковые поворотные затворы могут быть:
- Чугунными — получаемыми методом отливки, для изготовления которых используется:
- чугун серый — при незначительных механических нагрузках;
- ковкий чугун — при динамических знакопеременных нагрузках;
- высокопрочный чугун — при повышенных требованиях к прочности.
- Стальными, получаемыми штамповкой или литьем, при этом используется:
- сталь 20Л или ее аналоги, для литых изделий;
- углеродистая сталь — для неагрессивных сред;
- сталь коррозионностойкая — для агрессивных веществ.
- Из титановых сплавов, а так как нержавеющая сталь является наиболее дорогостоящим материалом, то должна применяться только в обоснованных случаях (повышенная агрессивность или температура рабочей среды).
Тип присоединения затвора может быть:
- фланцевым;
- приварным;
- стяжным.
Применяются дисковые затворы dn 600 повсеместно, включая Московскую область, для установки в трубопроводах диаметром 600 мм, которые предназначены для:
- тепло- и водоснабжения;
- вентиляции и кондиционирования;
- газоснабжения и газораспределения;
- систем тушения пожаров.
