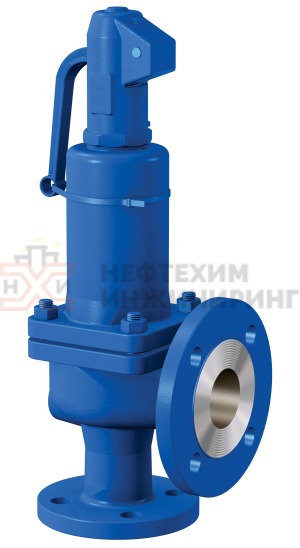

Артикул
A00000000039386
Раздел
Клапаны предохранительные
Таблица фигур
17с6нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
16/6
Диаметр седла dc, мм
16
Площадь сечения седла Fc, мм2
201
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,1
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
18
Все характеристики
Артикул
A00000000039392
Раздел
Клапаны предохранительные
Таблица фигур
17с25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
24
Все характеристики
Артикул
A00000000039400
Раздел
Клапаны предохранительные
Таблица фигур
17с9нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
160/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
30
Все характеристики
Артикул
A00000000039405
Раздел
Клапаны предохранительные
Таблица фигур
17с7нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
16/6
Диаметр седла dc, мм
16
Площадь сечения седла Fc, мм2
201
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,1
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
16
Все характеристики
Артикул
A00000000039411
Раздел
Клапаны предохранительные
Таблица фигур
17с14нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
21
Все характеристики
Артикул
A00000000039422
Раздел
Клапаны предохранительные
Таблица фигур
17с81нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
9
Все характеристики
Артикул
A00000000039423
Раздел
Клапаны предохранительные
Таблица фигур
17лс17нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
16/6
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
18
Все характеристики
Артикул
A00000000039429
Раздел
Клапаны предохранительные
Таблица фигур
17лс25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
24
Все характеристики
Артикул
A00000000039440
Раздел
Клапаны предохранительные
Таблица фигур
17лс84нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
12
Все характеристики
Артикул
A00000000039441
Раздел
Клапаны предохранительные
Таблица фигур
17лс13нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
16/6
Диаметр седла dc, мм
12
Площадь сечения седла Fc, мм2
113
Коэффициент расхода, α1, газ
0,4
Коэффициент расхода, α2, жидкость
0,1
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
16
Все характеристики
Артикул
A00000000039447
Раздел
Клапаны предохранительные
Таблица фигур
17лс14нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
21
Все характеристики
Артикул
A00000000039458
Раздел
Клапаны предохранительные
Таблица фигур
17лс81нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Штуцерно-торцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
100/40
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
9
Все характеристики
Артикул
A00000000039461
Раздел
Клапаны предохранительные
Таблица фигур
17лс14нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сильфонное
Тип присоединения
Фланцевое
Дублер
Уравновешенного типа
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
22
Все характеристики
Артикул
A00000000039470
Раздел
Клапаны предохранительные
Таблица фигур
17нж17нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
16/6
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции, нефтехимические и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +560
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
УХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
18
Все характеристики
Артикул
A00000000039476
Раздел
Клапаны предохранительные
Таблица фигур
17нж25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Коррозионностойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции, нефтехимические и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +560
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
УХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
24
Все характеристики
