Артикул
A00000000039392
Раздел
Клапаны предохранительные
Таблица фигур
17с25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
24
Все характеристики
Артикул
A00000000039393
Раздел
Клапаны предохранительные
Таблица фигур
17с21нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
50/80
PN, кгс/см²
40/16
Диаметр седла dc, мм
33
Площадь сечения седла Fc, мм2
855
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
31
Все характеристики
Артикул
A00000000039394
Раздел
Клапаны предохранительные
Таблица фигур
17с21нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
80/100
PN, кгс/см²
40/16
Диаметр седла dc, мм
40
Площадь сечения седла Fc, мм2
1256
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
44
Все характеристики
Артикул
A00000000039395
Раздел
Клапаны предохранительные
Таблица фигур
17с21нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
40/16
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
70
Все характеристики
Артикул
A00000000039396
Раздел
Клапаны предохранительные
Таблица фигур
17с21нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
150/200
PN, кгс/см²
40/16
Диаметр седла dc, мм
75
Площадь сечения седла Fc, мм2
4417
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,56
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
99
Все характеристики

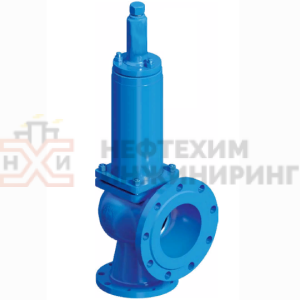

Артикул
A00000000039411
Раздел
Клапаны предохранительные
Таблица фигур
17с14нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
21
Все характеристики
Артикул
A00000000039412
Раздел
Клапаны предохранительные
Таблица фигур
17с23нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
50/80
PN, кгс/см²
40/16
Диаметр седла dc, мм
33
Площадь сечения седла Fc, мм2
855
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
29
Все характеристики
Артикул
A00000000039413
Раздел
Клапаны предохранительные
Таблица фигур
17с23нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
80/100
PN, кгс/см²
40/16
Диаметр седла dc, мм
40
Площадь сечения седла Fc, мм2
1256
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
41
Все характеристики
Артикул
A00000000039414
Раздел
Клапаны предохранительные
Таблица фигур
17с23нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
100/150
PN, кгс/см²
40/16
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
65
Все характеристики
Артикул
A00000000039415
Раздел
Клапаны предохранительные
Таблица фигур
17с23нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
Без приспособления для принудительного открытия
DN, мм
150/200
PN, кгс/см²
40/16
Диаметр седла dc, мм
75
Площадь сечения седла Fc, мм2
4417
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,56
Материал корпуса
Углеродистая сталь
Рабочая среда
Вода, воздух, пар, аммиак, нефть, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -40 до +425
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
96
Все характеристики

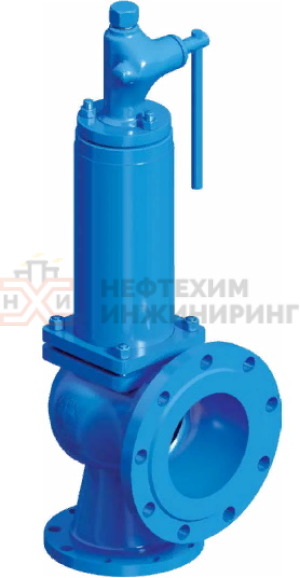

Артикул
A00000000039429
Раздел
Клапаны предохранительные
Таблица фигур
17лс25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
25/40
PN, кгс/см²
40/16
Диаметр седла dc, мм
18
Площадь сечения седла Fc, мм2
254
Коэффициент расхода, α1, газ
0,6
Коэффициент расхода, α2, жидкость
0,15
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
24
Все характеристики
Артикул
A00000000039430
Раздел
Клапаны предохранительные
Таблица фигур
17лс25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
50/80
PN, кгс/см²
40/16
Диаметр седла dc, мм
33
Площадь сечения седла Fc, мм2
855
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,4
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
31
Все характеристики
Артикул
A00000000039431
Раздел
Клапаны предохранительные
Таблица фигур
17лс25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
80/100
PN, кгс/см²
40/16
Диаметр седла dc, мм
40
Площадь сечения седла Fc, мм2
1256
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
44
Все характеристики
Артикул
A00000000039432
Раздел
Клапаны предохранительные
Таблица фигур
17лс25нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
100/150
PN, кгс/см²
40/16
Диаметр седла dc, мм
50
Площадь сечения седла Fc, мм2
1963
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,5
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
70
Все характеристики
Артикул
A00000000039433
Раздел
Клапаны предохранительные
Таблица фигур
17лс21нж
Стандарт
ТУ 3742-001-09212465-2016
Герметизация подвижного соединения
Сальниковое
Тип присоединения
Фланцевое
Дублер
С приспособлением для принудительного открытия
DN, мм
150/200
PN, кгс/см²
40/16
Диаметр седла dc, мм
75
Площадь сечения седла Fc, мм2
4417
Коэффициент расхода, α1, газ
0,8
Коэффициент расхода, α2, жидкость
0,56
Материал корпуса
Хладостойкая сталь
Рабочая среда
Вода, воздух, пар, аммиак, природный газ, жидкие углеводороды и нефтепродукты, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +45
Климатическое исполнение
ХЛ1
Класс герметичности
В
Приемка
ОТК
Назначенный срок службы, лет
15
Назначенный ресурс, циклов
750
Наработка на отказ, циклов
180
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
99
Все характеристики
